惠普AMD巴塞罗那服务器DL385 G5评测

一、惠普ProLiant DL385 G5综述

    2007年的9月10日是一个可以载入AMD史册的日子，这天，AMD向世界推出了四核巴塞罗那皓龙处理器，为四核处理器市场注入了新的血液。新的四核皓龙处理器革命性的直连微构架的意义远远超出了将4个处理器核心集成在一个硅片上，同时，集成内存控制器、增加三级缓存、绿色节能以及硬件虚拟化等特性也赋予了巴萨罗那逐鹿四核服务器市场的实力。

    今年年初，AMD巴塞罗那皓龙处理器B3版本批量出货后，得到了众多OEM厂商的认可，自惠普首发AMD四核皓龙服务器之后，Dell、Sun、IBM等国际服务器厂商纷纷加入巴塞罗那阵营，或是在原有AMD产品线上进行升级，或是推出全新的AMD四核皓龙服务器产品线，历经数月时间，截至今日，已经有20余款四核皓龙服务器产品面世，在四核服务器市场与Intel展开了白刃战。

    AMD四核皓龙处理器已经让AMD的粉丝们经历了太长的等待，相应的服务器产品也是在Intel一统x86四核服务器市场之后才姗姗来迟。巴塞罗那服务器能否披荆斩棘、开疆辟土，或是从强劲的对手手中攻城拔寨，还需要一段时间的市场考验。不过从今年第一季度的市场表现来看，全球单路x86服务器中已经有14.3%采用了AMD Opteron处理器，并且在过去的三个季度中销量均有比较快速的增长，不知道AMD是否满意这份业绩答卷。

    闲言少叙，想必读者们也期待着AMD四核皓龙服务器的性能表现，近期我们收到了惠普送测的ProLiant DL385 G5服务器，这款服务器采用2U机架式结构，是一款支持双路AMD四核皓龙处理器的主流服务器产品。DL385 G5秉承了惠普另一款主流2U机架服务器DL380 G5的设计传统，从外观设计上很难区分，内部设计上针对AMD皓龙处理器的特性进行了改进，保证了性能的良好体现。在下文中我们将对其外观、内部结构以及性能表现进行阐述。

惠普DL385 G5视频介绍







二、惠普ProLiant DL385 G5配置分析

    这款送测的惠普DL385 G5基于449768-AA1机型，该机型没有标配硬盘驱动器，内存标配为2GB。为了充分发挥其性能，我们配置了3块2.5寸、72GB、10000转、SAS接口硬盘，配置RAID 5阵列模式来进行测试，并且将内存升级为4GB。下面是测试服务器的详细配置情况：

HP Proliant DL385 G5
外形/高度	机架式/2U
处理器	AMD Opteron 2352 2.1GHz
处理器数量/最高	1/2
L2缓存	4x512KB
L3缓存	2MB
芯片组	Serverworks HT-2100 北桥和 HT1000 南桥芯片组
内存/最大	4*1GB PC2-5300/32GB
内存插槽	8个DIMM插槽
扩展插槽	3个PCI-E x8 和1个PCI-E x4插槽
硬盘/托架	3*72GB SAS/ 8个2.5寸热插拔SAS/SATA驱动器托架
网络适配器	集成双 NC373i 多功能千兆网络适配器
电源/最大	800W热插拔/2
RAID支持	HP智能阵列 P400 含256MB缓存，支持RAID 0/1/5
支持操作系统	Microsoft Windows Server 2003；Microsoft Windows Small Business Server 2003、R2；Microsoft Windows Server 2008；Novell NetWare；Red Hat Enterprise Linux；SUSE Linux Enterprise Server；SCO UnixWare，OpenServer；VMware Virtualization 软件；Solaris 10 32/64 位
保修	三年现场保修

    这款服务器配置了单颗四核处理器、4GB内存以及3块组建RAID 5阵列模式的万转SAS硬盘，是目前中型网络Web、文件、数据库、视频点播等应用比较主流的一种配置。从芯片组上来看，这款AMD四核皓龙服务器采用的是老牌劲旅Serverworks的最新AMD平台，AMD+Serverworks组合的表现的确让人期待。

三、外观介绍

    惠普ProLiant DL385 G5采用2U机架式结构，具体规格为44.54 x 66.07 x 8.59 厘米。2U结构是机架式服务器中最受中小企业欢迎的一种结构，因为其机身较小巧，适合托管，适合密集型部署的环境，并且2U机身具备一定的扩展能力，满配的2U机架服务器可以具备比较强悍的性能，所以2U结构比较受企业青睐。

惠普ProLiant DL385 G5

    我们按照从左至右的顺序来看一下服务器前面板的细节情况。首先，最左方占据近一半面积的是一个栅栏状通风窗口，类似于汽车的排气栅设计，气流从这个通风窗口进入，从机箱后部的通风窗口排出，形成贯通的风道，利于机箱内部的热量散发。通风窗口采用半闭合式设计，可以减少灰尘等杂质进入机箱。通风窗口下部提供了一个超薄光驱位，可选DVD、DVD/CD-RW combo、DVD+R/RW 光驱进行配置，这款送测的DL385 G5没有标配光驱。

栅栏状通风窗口及光驱位

    前面板中间部分提供了一个故障诊断面板，这是惠普服务器一个比较人性化的设计，故障诊断面板上罗列了电源、处理器、内存、风扇以及温度的状态指示灯，一旦这些部件出现故障，指示灯会变成红色。管理员可以通过故障诊断面板上指示灯的状态来判断服务器硬件故障所在，非常方便。诊断面板下方提供了前置VGA接口、USB接口、UID灯、电源指示灯、网卡指示灯以及电源按钮。

    UID指示灯也是一个非常人性化的设计，可以用来定位服务器并显示远程登录状态。按下UID按钮指示灯会变成蓝色，机箱后面还有一个UID指示灯，同时也会变成蓝色，这样可以让我们在一个具有多台机架服务器的机柜中方便的定位这台服务器，如果这台服务器被远程登录，UID指示灯会闪烁来标示。

故障诊断面板以及各种指示灯

    前面板右方提供了一个硬盘笼，具有8个SFF（2.5寸）热插拔SAS硬盘托架，本次测试安装了3块72GB、10000转、SAS接口硬盘，组建RAID 5阵列。2.5寸硬盘的容量曾经颇受诟病，但是在单位性能以及空间占用上相对传统的3.5寸硬盘具有明显优势，并且功耗控制的更为出色。

8个SFF热插拔硬盘托架

    我们再来看一下机箱后部的结构以及接口情况。

机箱后部布局

    机箱后部接口比较丰富，提供了2个PS/2接口、2个USB接口、1个串口、1个VGA接口、2个千兆网卡接口、1个iLO2远程管理接口和1个前文提到过的UID按钮指示灯。此外，在机箱最左边提供了一个工具槽，提供了一个T-10/T15 Torx 螺丝刀，可以用来拧动机箱顶盖拉手上的安全锁以及机箱内部的固定螺丝。

    机箱后部提供了2个热插拔电源仓位，标配了一颗800W热插拔冗余电源，如果用户升级双路处理器，为了服务器工作稳定，建议选购另一颗电源提供冗余。




机箱后部电源仓位、接口以及工具

    这里还有一个小细节需要介绍一下，惠普DL385 G5服务器的随机附件中还提供了2个电源线固定锚孔，可以用来固定电源线，这样在机架上安装服务器的时候可以便于理线，易于维护，这个设计也是非常的人性化，体现了惠普细致的做工。

电源线固定锚孔

    通过上文中对惠普DL385 G5外观的描述，可以看出这款服务器做工精致，体现了大厂的风范。故障诊断面板、前后UID按钮指示灯、后置工具槽、电源线固定锚孔等设计均非常独特而且人性化，为服务器的部署、管理、维护均提供了不小的方便。



四、内部结构

    惠普DL385 G5服务器机箱采用了免工具拆装设计，通过机箱顶盖的拉手可以将机箱盖方便的拆开。机箱顶盖背部提供了处理器、主板、风扇等部件的结构以及拆装示范图示，如果是第一次拆装这台服务器，顶盖上的图示可以提供不少便利。类似的图示在电源仓、Riser卡上也有，根据图示进行该部件的拆装非常方便。

机箱顶盖的部件拆装图示

惠普DL385 G5内部结构

内部正视图

    DL385 G5内部采用模块化设计，主要部件如处理器、风扇、Riser卡、磁盘阵列卡、风扇等均可以免工具进行拆装。机箱内比较醒目的是一个黑色导流风罩，覆盖在处理器以及内存上面，可以使气流有序的流经这些发热量较大的主要部件，增加气流强度，有利于散热。通过下图可以看到导流风罩两边分别有一个凹下的部分，这两个凹下部分是覆盖内存的位置，这样的设计可以将气流聚拢，增加流经内存的气流强度。

导流风罩

    拆下导流风罩可以看到服务器的处理器以及内存部分，这款服务器配置了1颗AMD皓龙2352处理器，核心频率2.1GHz。内存插槽配置了8根，每四根为一个单位分别位于处理器的两侧。AMD四核皓龙处理器集成了内存控制器，每颗处理器控制其旁边的四根内存插槽，内存最高支持32GB。




处理器及内存部分

    散热系统方面共配置了6个双滚珠轴承风扇，同样采用模块化设计，可以分别进行插拔。模块化的散热设计可以使风扇独立拆装，减少了出现故障时的修复时间。

模块化设计散热风扇

    这部分是惠普智能阵列P400控制器，含256MB二级缓存，支持RAID 0/1/5阵列模式，

惠普P400智能阵列

控制芯片采用LSISAS1078

    I/O插槽方面，主板集成了2个PCI-E x8接口，可以通过Riser卡进行扩充。

主板集成的2个PCI-E x8插槽

Riser卡

    通过内部可以看出这款惠普DL385 G5具备优秀的系统设计，布局合理，充分利用了机箱内部空间；散热系统设计独特，可以保证机箱内部的散热；模块化以及免工具拆装的设计降低了管理维护的难度，缩短了故障恢复时间。





五、测试平台

测试平台及环境
处理器性能测试	CINEBECH R10 CINEBECH 9.5
内存速度测试	ScienceMark 2.0
磁盘性能测试	HD Tach version 3.0.4.0
负载能力测试	IXIA 400T测试仪 DELL 5324千兆交换机
功耗测试	功耗测试仪
热量测试	FLUKE Ti20 热像仪
磁盘阵列模式	3*72GB SAS /组建RAID -5
操作系统	Windows Server 2003 EE SP2 32bit中文版

    CINEBENCH：是一款以处理器的运算能力直接进行CG级别的渲染测试软件，可以测试多核心处理器效能以及多处理器协调性能的表现。我们通过CINEBENCH主要测试的是处理器在进行多任务处理时候的性能表现，以及四核处理器在多任务处理时候的优势能有多大。

    ScienceMark：Sciencemark本是被设计出来用以模拟真实科学应用环境的，通过对计算水分子总能量、钷元素求量子解、氩原子分子动力学模拟等项目测试计算机内存、仿真分子动态效能和浮点精准效能。我们使用该软件来测试内存读写速度。

    HD Tach: 是专门针对硬盘底层性能的测试软件。它主要通过分段拷贝不同容量的数据到硬盘进行测试，可以测试硬盘的连续数据传输率、随机存取时间及突发数据传输率。

    IXIA 400T测试仪：我们将采用IXIA 400T模拟客户端通过Web访问方式对服务器进行网络负载测试。通过硬件来模拟网络上的客户端发送应用请求，使我们可以模拟更多的客户端，更准确地衡量出服务器的Web性能。以HTTP性能测试为例,以往我们使用WebBench最多可以模拟一百二十个用户对服务器进行HTTP访问,而IXIA测试仪的每个端口就可以模拟上千个用户。

IXIA 400T

    功耗测试：绿色节能在未来的数据中心中扮演的越来越重要的角色。AMD巴塞罗那四核皓龙处理器在功耗方面进行了优化，更加绿色节能。我们将采用PROVA WM-02功耗仪来进行服务器空载、满负荷等状态的功耗。

功耗测试仪

    热量测试：虽然随着硬件技术的不断进步，处理器等硬件的发热量也得到了一定程度的控制，但是仍然改变不了服务器仍是发热大户的现状。在企业或者数据中心增加服务器数量的时候，随之产生的热量也会增加，数据中心不得不花高价增加或者改进空调系统以保证环境温度。热量测试的意义也就是测试服务器在稳定运行中的平均温度，这个数值也可以为企业用户和数据中心提供一定的参考。

FLUKE Ti20 热像仪

    通过热像仪可以便捷的测试服务器各个部件的最高、平均温度，并且可以根据温度范围成像，更加直观的显示服务器各个区域的温度情况。

六、测试结果

    1、处理器测试结果

    首先用CPU-Z 1.45来查看一下处理器的信息：可以看出这颗处理器型号为皓龙2352，代号“Barcelona”，版本为B3，采用65nm工艺，核心频率2.1GHz，集成4x512KB二级缓存和2MB的三级缓存，HT总线为1000MHz。

    我们采用CINEBECH 9.5和CINEBECH R10测试处理器的运算能力。首先采用CINEBECH 9.5来渲染一张分辨率620x620、RGB模式、8bit色的图像，在处理器单核和四核的情况下分别渲染一次，测试结果：

CINEBENCH 9.5测试结果
单核渲染得分/时间	280/1分20秒
四核渲染得分/时间	1015/22秒
多核速度提升	3.63倍

    之后采用CINEBECH R10来渲染一张分辨率800x600、RGB模式、8bit色的图像，同样是单核和四核情况分别渲染一次，测试结果：

CINEBENCH R10测试结果
单核渲染得分/时间	1704/8分39秒
四核渲染得分/时间	6614/2分13秒
多核速度提升	3.89倍

    从数值可以看出在多核提升速度方面，这款AMD四核皓龙服务器表现的非常优秀，在CINEBECH R10中多和速度提升居然达到了3.89倍，已近很接近理论值4，这表示AMD四核皓龙处理器在多核性能提升方面确实具有一定优势。

    2、内存读写测试

    内存带宽测试结果为5942.61MB/s，各子项测试结果请参考下图。

内存带宽测试结果(点击放大图）

    3、磁盘性能测试

    硬盘随机访问时间7.1ms，平均读取速度84.8MB/s。

磁盘测试结果

    4、负载测试结果

    我们采用IXIA测试仪，通过Web访问的方式来测试服务器负载。我们设计了一个普通的静态页面和一个动态页面，在服务器上启用IIS，发布网页，在测试静态页面的时候我们利用IXIA测试仪模拟20000个客户端来进行访问；在测试动态页面的时候使用ASP动态页面配合ACCESS数据库，将客户端调整为1200个来进行测试。

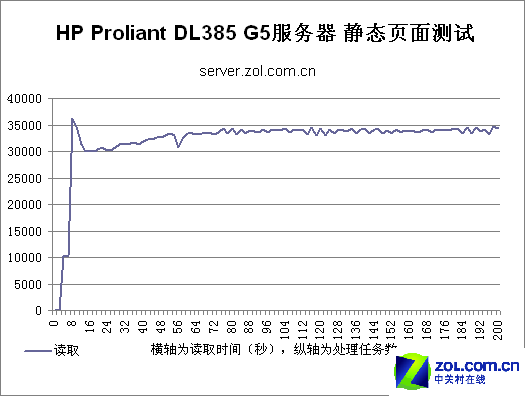

     我们测试的是200秒内IXIA400访问服务器test.htm静态页面所达到的请求数，在第8秒的时间内，服务器的请求数达到了峰值为36246，第56秒时降到了最低值30758，然后曲线波动非常平缓始终保持在33000-35000之间，此时服务器的响应能力已经达到饱和。

    动态页面测试是通过IXIA模拟用户访问index.asp页面来获得最后成绩。我们依旧节选了0至200秒的测试成绩，曲线较长，也便于我们观察在0-200秒这段时间内的波动变化，这个成绩已经反映出服务器处于饱和状态，其最高值是317，平均是在260至290之间。由于在动态网页测试过程中大幅降低了客户端数量，在测试过程中网络带宽占用较少，在3%至7%左右，但是处理器占用率几乎是100%。

    5、功耗测试

    采用功耗测试仪测试功耗较为简单，将功耗测试仪连接进入服务器电源电路即可。测试结果：

    关机情况下待机：18.6瓦特
    启动瞬间峰值：243.0瓦特
    启动过程中：170至200瓦特左右
    服务器空载：168.5瓦特
    服务器满载225.5瓦特

    我们是在使用IXIA 400T测试仪，利用动态页面测试将服务器性能利用至满载情况来测试服务器满载功耗。

    6、温度测试

    我们在服务器满载测试之后进行的温度测试，所以这个测试值要比实际应用中稍微高一些。测试时室温27摄氏度。经测试服务器最低部件温度27.3摄氏度，最高部件温度49.9摄氏度，平均温度29.2摄氏度。通过热成像图可以看到，电源、出风口温度较高，由于是在经过Web负载测试之后进行的温度测试，所以I/O芯片部位温度也较高，这和实际应用中的情况比较类似。

热成像图

七、总结

    通过对惠普DL385 G5的试用以及简单测试，我们发现这款服务器具有以下几个特点：

    惠普DL385 G5设计比较人性化，简单易用。免工具拆装、模块化设计、故障诊断面板以及一些细节设计如电源线锚孔、UID按钮指示灯等体现了大厂细致的做工，可以为管理员降低维护复杂程度，减少故障排除时间。同时，SmartStart导航系统、iLO 2远程管理功能使这款服务器部署、管理起来非常方便，增强了这台服务器的可用性和易管理性。所有这些设计可以为企业降低服务器管理维护的成本，从而从整体上降低企业TCO。从性能表现上来看，虽然在处理器性能等基准测试中相对45nm四核服务器并不占优势，但是在实际应用测试中表现良好，总体来看这款AMD四核皓龙服务器没有让我们失望。
