内部结构介绍

内部结构介绍：

服务器内部结构

　　打开服务器侧板，可以看到该服务器的内部空间较为宽敞，整体被金属档板划分成两部分，左侧是电源、主板、CPU、内存等设备，右侧是光驱、软驱、硬盘等设备，与我们见到的塔式服务器设计类似。

CPU散热器特写，点击放大

　　在CPU散热器上面有两个Intel的logo十分醒目，由此可见该款样机是采用Intel的原装散热器为Xeon5110处理器提供散热，纯铜的材质及密集的鳍片，增加了散热器的热容积，提高了散热器的导热效率。


冗余风扇，点击放大

　　了解决服务器在长时间工作状态下的内部温度问题，曙光为该款服务器提供了二组冗余风扇，一组安装在服务器内部的中央固定挡板中，均采用10CM风扇。另外一组安装在机箱背板旁边，采用8CM风扇。当其中一组的风扇出现故障或转速低于规定转速时，另外一个风扇可以继续工作，不会影响服务器整体散热。遗憾之处是冗余风扇未能提供模块化设计。


扩展位设计

　　机箱内部七条PCI挡板预留了充足的扩展空间，在接口方面两条PCI-X 100MHz插槽、一条PCI插槽、三条PCI-Exprees x8插槽，一个So-DIMM插槽，满足日后升级光纤卡等设备的需要。尽管样机没有提供热插拔硬盘，但在实际购买时用户可以选配含有热插拔硬盘设计的型号，两个硬盘存储仓，一共可以容纳8块3.5英寸硬盘，以500GB容量来计算，最大可以容纳4TB。目前我们在一些2U服务器中已经看到有采用8块硬盘位设计的产品，相对于这款服务器而言在磁盘空间方面，完全有继续提升的余地。

接口

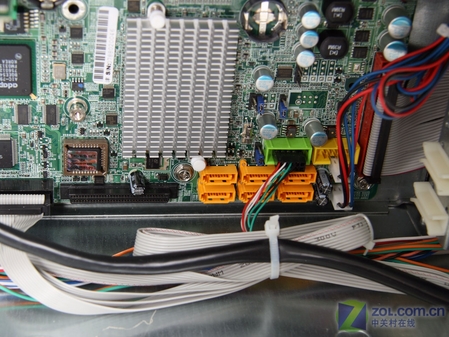

　　在服务器主板右下方位置，有6个SATA接口，并集成单通道Ultra320 SCSI控制器，提供一个Ultra320 SCSI接口，一个FDD软驱接口及两个IDE接口。
