联想万全T350 G6/R350 G6－外部设计

联想万全T350 G6/R350 G6－外部设计

    与大部分服务器相同，联想万全T350 G6前面板具有安全钥匙，锁定前面板之后，就不能进行更换硬盘、安装软件或关闭电源等有可能对于服务器数据与运行造成严重后果的操作。同时，用户仍可透过安全锁上方的五个指示灯了解服务器运行状况。

联想万全T350 G6/R350 G6服务器

    联想的介绍中提到，联想万全T350 G6的前面板有自动开合到位的设计，但是由于送测样品并不包含前面板，所以这个功能我们也无从体会了。

联想万全T350 G6/R350 G6服务器

    对比上面一张联想万全T350 G6横卧作为机架式服务器的图片，从服务器正面我们可以便看出服务器模块化设计结构。

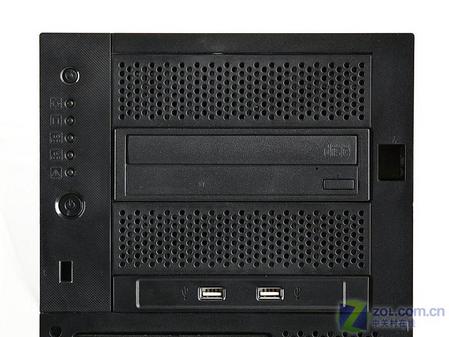

联想万全T350 G6服务器 前面板上部

    机箱前面板的上半部分有三个5英寸驱动器位置，下面则是两个前置USB端口，整个联想万全T350 G6并没有软驱接口，如果需要自行安装操作系统的用户可能需要准备一个USB接口软驱。面板左侧则是Reset按键、Power按键以及电源、磁盘、网络接口1、网络接口2与故障提示灯。

联想万全T350 G6服务器 －热插拔磁盘位置

    这台送测样机共有上下两组硬盘位，其中上面的一组处于空闲，可以容纳4块3.5英寸硬盘。而下面的一组最多可容纳6块3.5英寸硬盘，也就是说这台服务器的磁盘扩展能力最高为10块，如果采用300GB的SCSI硬盘的话，总容量为3TB。上下两组磁盘安装模块也让用户可以自由选择廉价的非热插拔模块、或昂贵一些热插拔模块、本次送测的联想万全 T350 G6已经内置了6块SCSI硬盘，以RAID5方式组成磁盘阵列。

联想万全T350 G6服务器 －机箱侧面效果

联想万全T350 G6服务器 －免工具锁定侧板开关

    与其他服务器不同，联想万全T350 G6前面板还有一个锁定开关，通过锁定的开合，配合机箱侧板上的扳把，不需要任何工具便可打开服务器侧板，同时也一定意义上避免了由于误操作造成服务器侧板的开启。经过我们的测试，这个锁定机构十分简洁，有效。

联想万全T350 G6服务器 －用于开启机箱侧板的扳把

联想万全T350 G6服务器 －机箱后部

    万全T350 G6后部的散热孔全部采用六边形蜂巢设计，视觉与散热效果都比较好。

联想万全T350 G6服务器－机箱后部接口

    服务器后部的扩展接口比较简洁，除了PS/2鼠标、键盘接口，串行、VGA接口，两个以太网络接口以及4个USB接口外，还有联想独特的光通路诊断技术，使系统管理员能够准确定位故障锁在、减少故障修复时间、减少服务器宕机时间。

联想万全T350 G6服务器－机箱下部扩展插槽
