时隔三月，英特尔发布的全新一代的Sandy Bridge架构至强E5-2600系列处理器，令人记忆犹新。该系列处理器所采用的创新设计，使得该平台产品相比前代发生了翻天覆地的变化，其变化也使得基于该平台的服务器产品突破了原有的发展瓶颈，推动着整个行业的产品设计和技术创新。
E5-2600平台基于Sandy Bridge微架构，采用32nm工艺制造，与前一代的至强5600系列相比，具有更多的内核、更大的缓存、更多的内存通道，而且在芯片内部直接集成了PCI Express 3.0，内置Turbo Boost 2.0睿频加速技术、AVX高级矢量扩展指令集等新特性。目前已成为至强处理器家族的新一代主流产品。
在英特尔推出该平台之后，国内中小企业应用服务器领先品牌强氧，也适时推出了基于该平台的最新服务器产品RS1720T-R。该服务器产品专为企业用户提供无可比拟的强劲、高效运算性能，以及更高的能效和稳定性。在保障用户投资的前提下，充分满足企业当前和未来高性能计算、关键业务工作负载和企业IT系统升级换代的各种苛刻要求。
该服务器采用1U机架结构设计，瘦小的机身增加了整机的灵活性的同时，也便于机房管理。
强氧服务器RS1720T-R
强氧RS1720T-R搭配有最新的至强E5-2620处理器，并支持扩展至双路,主板芯片组为Intel C600主板芯片组，提供6个PCIe扩展插槽，在高密度的1U空间内，将扩展空间发挥到极致。
强氧服务器RS1720T-R内部构造一览
内存方面，测试样机提供1根4GB DDR3内存条，同年内置的16个内存插槽可扩展至512GB DDR3。硬盘接口采用SATA III，使得外部传输率从SATA II的300MB/s提升到6Gb/s，充分发挥了新平台下数据处理、传输的高速率优势。它最大支持4块硬盘（测试样机提供2块硬盘），而且还提供有功率为400瓦的1+1冗余电源。
| 强氧 RS1720T-R | |
| 产品类型 | 部门级 |
| 产品类别 | 机架式 |
| 产品结构 | 1U |
| CPU类型 | Intel 至强E5-2600 |
| CPU型号 | Xeon E5-2620 |
| CPU频率 | 2GHz |
| 智能加速主频 | 2.5GHz |
| 标配CPU数量 | 1颗 |
| 制程工艺 | 32nm |
| 三级缓存 | 15MB |
| 总线规格 | QPI 7.2GT/s |
| CPU核心 | 六核 |
| CPU线程数 | 12线程 |
| 主板芯片组 | Intel C600 |
| 内存类型 | ECC DDR3 |
| 内存容量 | 4GB |
| 最大内存容量 | 512GB |
| 硬盘接口类型 | SATA III |
| 标配硬盘容量 | 500GB |
| 内部硬盘架数 | 最大支持4块硬盘 |
| 热插拔盘位 | 支持热插拔 |
| 其它参数 | 主板：X9DRI-F |
| 电源类型 | 1+1冗余电源 |
| 电源功率 | 400W |
强氧服务器RS1720T-R，在精巧的外观下，潜藏着不俗的硬件配备和性能爆发潜能。在1U高密度的计算空间内，RS1720T-R提供了丰富的功能模块和外置接口，而且配备有1+1双冗余电源，用料十足，特别适合预算有限、追求高性能、高性价比的企业用户使用。
此次ZOL服务器频道率先拿到了这款强氧服务器。为了帮助广大读者和企业用户有更多了解，下面我们对这款产品进行由外至内、结构设计到性能测试全面解读。
前面提到，强氧强氧RS1720T-R服务器是一款1U部门级机架服务器，它拥有着超高的计算密度。从外观上来看，我们可以很明显地感觉到，这款产品外观精巧、结构紧凑、布局规整。
强氧 RS1720T-R正视图
强氧RS1720T-R服务器提供块栅格状的前面板，设计简洁大方。在提供最大化散热效果的同时，品牌Logo铭牌、锁孔和右侧的电源、指示灯分列左中右，给人一目了然的整体感官效果。
强氧RS1720T-R左侧面
强氧RS1720T-R右侧面
这款服务器的侧面和其他产品类似，毕竟都是1U的服务器，并没有特别之处。服务器前面板两侧的耳把，也特别有利于用户在机柜中推拉服务器，提供服务器日常管理、维护的工作效率。
强氧RS1720T-R图示说明
值得一提的是，这款服务器顶盖靠近前面板部分，提供有清晰直观的结构拆解图示，其左侧还提供有服务器产品信息，包括服务器型号、配置、出厂日期等重要信息。
拆除前面板的强氧RS1720T-R
我们使用钥匙开启并移除服务器的前面板后，就露出如上图所示的样子。从强氧RS1720T-R服务器的正面来看，最引人夺目的当属排列整齐的四块3.5英寸热插拔硬盘。
送测样机提供2块500GB SATA III硬盘
送来的样机提供的是2块500GB SATA III热插拔硬盘，并且，硬盘和上一代产品一样，也采用了拉扣式设计开启硬盘仓。
服务器状态指示灯
前面板最右侧上方，分别提供有1个USB接口和网卡、硬盘、电源等指示灯。
编辑点评：
强氧服务器RS1720T-R前面板整体简洁大方，栅格状前面板在提供服务器安全防护的同时，也提供有足够大的散热空间。拆开前面板后的4块硬盘位分列其中，前置USB接口、各类状态指示灯和电源按钮一应俱全，便于管理员管理和日常维护服务器。
前顶盖上方的图示说明，对于首次接触该服务器的用户来说，也提供了莫大帮助。减少了纸质产品说明的成本和用料，既经济又环保。
下面我们来看看强氧服务器的后端。从图中我们可以明显看到，这款服务器提供有1+1冗余电源，散热孔采用格栅形状设计，各类接口一应俱全。

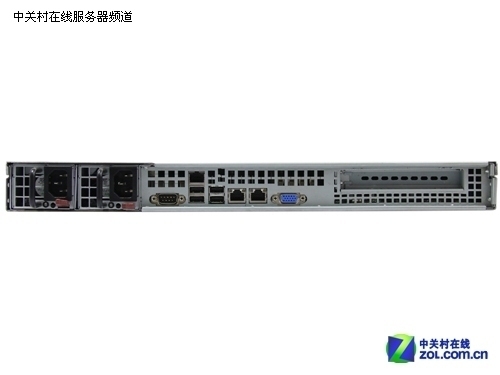

强氧服务器RS1720T-R后视图

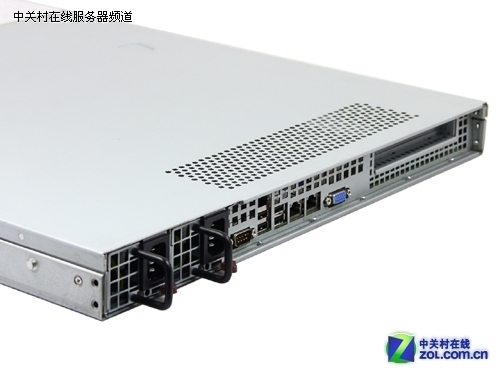

强氧RS1720T-R后侧面
强氧服务器RS1720T-R后侧面PCIe和USB接口处的顶端，还设置有提供散热的蜂窝状散热孔，充分考虑到服务器在IT环境下频繁数据访问和各类扩展插槽带来的大吞吐I/O，有利于提供更多散热空间，提供整机稳定性。

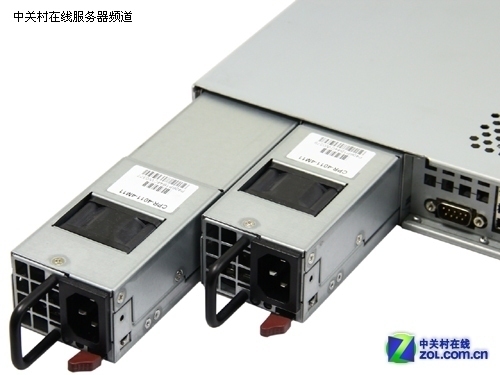

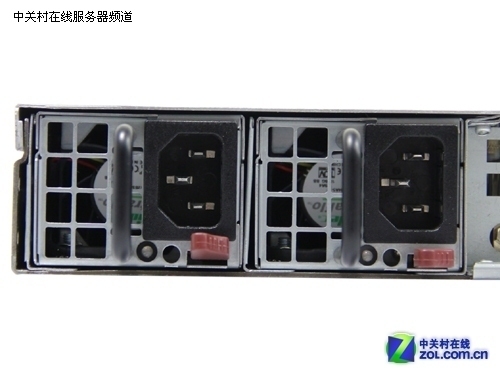

送测机器配备两块热插拔电源
两块热插拔电源可组建1+1冗余
紧接着电源位置的，则是提供各类连接接口的板块，接口上方则是镂空的散热孔，方便散热。

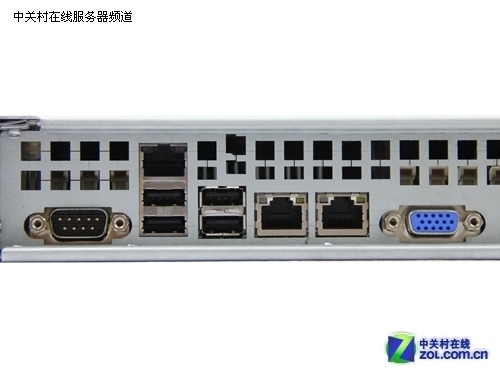

各类接口和散热孔

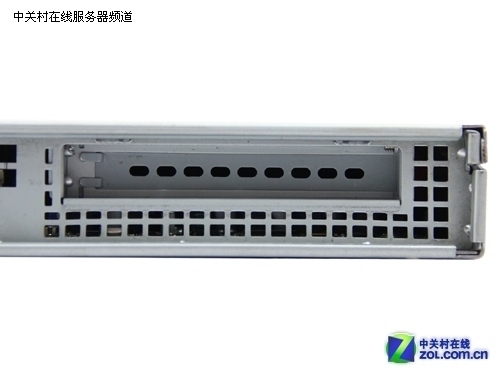

扩展挡板
编辑点评：
作为1U服务器，其后端设计并未与其他服务器有太大区别，唯一值得关注的可能属配备的2块热插拔电源，支持1+1冗余的电源解决方案，对于采用最新至强5-2600平台的服务器来说，还是具有重要意义的。
看完了强氧RS1720T-R服务器的外观部分，下面我们接着来看它的内部结构。由于这款产品不支持免工具拆卸，因此在开启机箱的时候，需要准备一把螺丝刀。好在锁定机盖的螺丝并不多（只有2颗），而且设计并不复杂，因此开启比较顺利。打开机盖后，我们可以看到这款产品的内部整体情况：
强氧RS1720T-R内部一览
从服务器内部结构来看，机器内空间比较大，各个功能模块和组件分布清晰。考虑到后期扩展和散热需要，服务器主板与硬盘区间隔较大，而且也减少了线材的堆积，具有较大的灵活性和内部空间。
双路高性能
强氧RS1720T-R采用双路设计，配备一块至强主频为2.0GHz的至强E5-2620处理器，它拥有6核心和15MB三级缓存，支持超线程，功耗为95W。能满足中小企业各种业务应用需要，同时较小的功耗设计也能降低能源开支，减少热量的散发。
双路设计、配备至强E5-2620
配备至强E5-2620
高可扩展性
RS1720T-R虽然采用1U机架结构设计，但并未因此牺牲人们广泛关注的扩展性。它提供有4个3.5英寸SATA III硬盘。
PCI-E扩展插槽
PCI-E扩展插槽
强氧RS1720T-R还提供有PCI-E×8、PCI-E×16扩展插槽，提供有多个SATAIII接口。
SATA III接口
内置USB接口
冗余设计 走线清晰合理
作为一款服务器，冗余设计和内部走线规格，也直接关系到系统本身的稳定性和可靠性。强氧RS1720T-R在冗余设计方面，实现了电源1+1全冗余和风扇全冗余设计。
冗余风扇
特别值得一提的是，这款服务器产品还提供有导流罩。导流罩可以将两路不同处理器和内存条区域的热量有效进行隔离，从而减少热量聚集，通过冗余风扇将这些热量分别排出，进一步增强散热效果，提高系统稳定性。
导流罩
被拔出的导流罩
点评：
强氧RS1720T-R服务器内部结构一目了然。在紧凑的1U空间内，能提供良好的扩展性和散热效果。另外，至强E5-2620处理器的搭载，也进一步提升了系统性能和设备扩展性，在一定程度上还可以保护用户投资。该系统内部各个冗余模块和清晰的走线布局，以及导流罩的应用，也对散热和管理员日常维护提供巨大帮助。
介绍完了这款产品的外观设计和内部构造之后，我们接下来看看这款产品的规格:
| 强氧RS1720T-R | |
| 外形/高度 | 机架/1U |
| 处理器 | Intel Xeon E5-2620 2.0GHz |
| 处理器数量/最高 | 1/2 |
| L2缓存 | 6×256KB |
| L3缓存 | 15MB |
| 芯片组 | Intel C602 |
| 内存/最大 | 4GB DDR3/512GB DDR3 |
| 内存插槽 | 16个DIMM插槽 |
| 扩展插槽 | 7个PCI-E扩展插槽，2个PCI扩展插槽 |
| 硬盘/托架 | 2*500GB SATAIII/4个3.5寸热插拔SATA硬盘托架 |
| 网络适配器 | 集成Intel 双千兆网卡 |
| 电源 | 2个400W |
| RAID支持 | 集成LSI硬盘控制器 |
| 管理 | 集成IPMI2.0远程管理 |
| 保修 | 三年现场保修 |
从配置上来看，该款1U机架服务器，采用了更高规格的Intel 602芯片组设计。它支持2块英特尔至强E5-2600系列处理器。本机搭载一块至强E5-2620处理器，主频为2.0GHz，支持超线程和睿频加速，拥有6内核和十二线程。

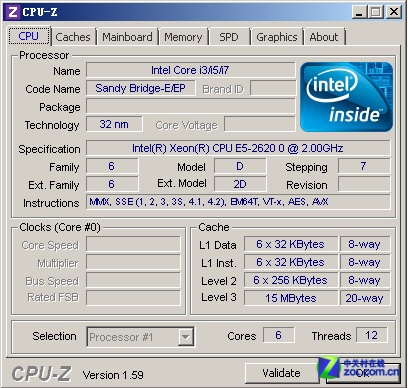

强氧RS1720T-R处理器信息

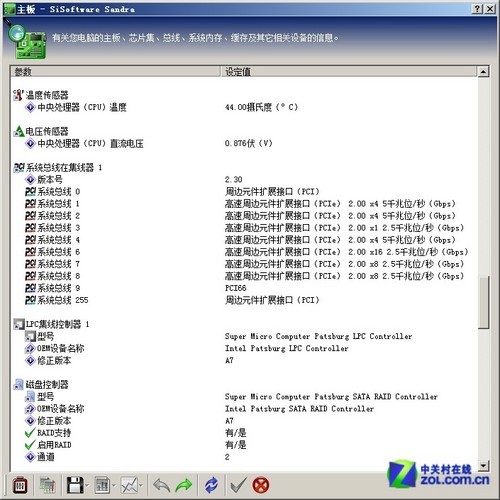

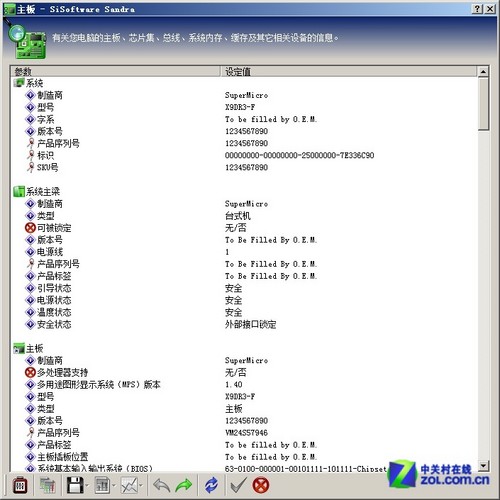

强氧RS1720T-R主板信息（1）
强氧RS1720T-R主板信息（2）
这款服务器采用了英特尔今年最新推出的至强E5-2600系列产品。E5-2600系列是首款在芯片内整合PCI-E 3.0的处理器，它采用了环形总线(Ring Bus)连接各个CPU核心和LLC缓存(L3缓存)，双处理器间使用两条最高速率8.0GT/s的QPI互联。内存通道为四通道，最高频率DDR3-1600。
其AVX高级矢量扩展的最新加入，能够在最小的核心面积上可以实现双倍的浮点吞吐量，大大提升系统运算性能。
编辑点评：
强氧RS1720T-R配备了最新一代SNB架构至强E5-2600处理器平台，结合英特尔各种创新设计，能够在原有基础上获得更多性能提升，其环形总线设计也可大幅提升计算效率。
在1U的紧凑空间内，强氧RS1720T-R提供有多达7个PCIe和2个PCI扩展插槽，为用户未来系统升级提高产品投资回报率带来更大空间。
下面我们开始对这款强氧RS1720T-R机架服务器测试，基于Windows Server 2008 R2（64位企业版）、两块500GB SATA II硬盘组建 RAID 1的环境下。在处理器测试方面，我们同样采用CPU性能测试软件CineBench R10、CineBench R11.5、SiSoftware Sandra lite 2011。
CineBench是业界公认的基准测试软件，它使用该公司针对电影电视行业开发的Cinema 4D特效软件引擎，可以测试CPU和显卡的性能。CineBench在测试处理器性能时纯粹使用CPU渲染一张高精度的3D场景画面，在单处理器单线程下只运行一次。如果系统有多个处理器核心或支持多线程，则第一次只使用一个线程，第二次运行使用全部处理器核心和线程，以此来给出一个最终的分数来显示处理器的性能。
此次测试，我们分别采用CineBench R10和CineBench R11.5，渲染特定分辨率的CG图片来测试处理器的运算能力。在单个核心情况和6个核心、12线程并发的情况下分别进行渲染测试。该测试目的在于，可以对比多核处理在单核处理情况下的性能提升水平，从而测试服务器的平台性能。测试环境为Windows Server 2008 R2 Enterprise

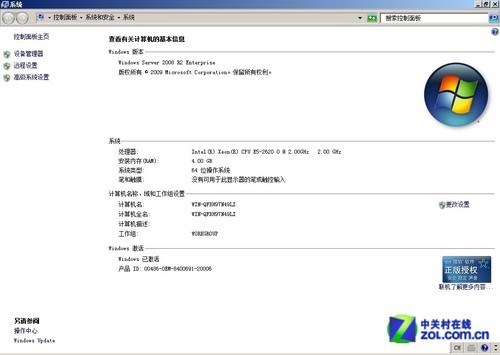

测试所使用操作系统版本

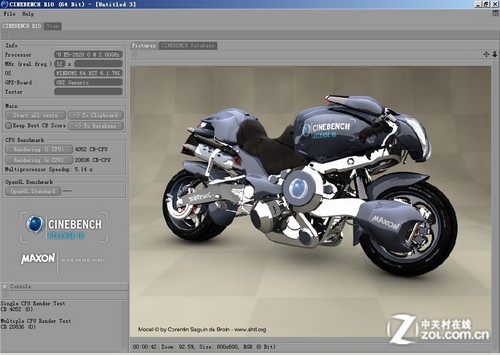

CineBench R10测试结果(点击查看大图)
CineBench R10测试结果我们需要关注三个数据，它们分别是：渲染得分、渲染时间和多核性能提升。分数越高越好，时间越短越好，多核性能提升越高越好。

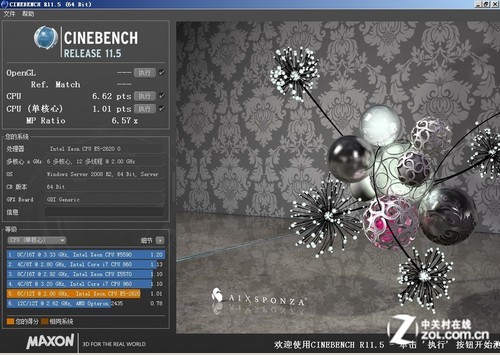

CineBench R11.5测试结果（点击查看大图）
而在CineBench R11.5测试下，在单核和多核环境下，其成绩分别为1.01pts和6.62pts，多核速度提升为6.57x，表现不错。R10和R11.5的CPU测试结果汇总如下：
| 处理器渲染测试（Xeon E5-2620、2.0GHz、六核） | |||||
|---|---|---|---|---|---|
|
CineBench R10 |
CineBench R11.5 | ||||
| 单核心 | 多核心（4核、8线程） | 多核速度提升 | 单核心 | 多核心（4核、8线程） | 多核速度提升 |
| 4052/2分46秒 | 20836/42秒 | 5.14x | 1.01pts | 6.62pts | 6.57x |
编辑点评：
在单核心情形下，至强E5-2620处理器速度表现并未如人们想象的那么高，主要是因为其起跳主频并不高，仅为2.0GHz。但在开启多核心多线程情况下，得益于环形总线设计，多核速度提升非常明显，提升幅度大。
另外，我们也采用了SiSoftware Sandra——基于Windows系统的分析软件，对强氧RS1720T-R服务器的处理器、内存、网络、磁盘等子系统进行测试。
我们首先利用最新版的SiSoftware Sandra lite 2011，测试强氧RS1720T-R的算术性能、多媒体性能、多核效率和加密解密性能：
算数性能测试结果
其他测试结果：
| SiSoftware Sandra Lite 2011 CPU测试 | 算术性能测试 （越高越好） |
至强E6-2620（2.0GHz、6核） | |
|---|---|---|---|
| Aggregate Arithmetic Performance | 105.68GOPS | ||
| Dhrystone iSSE4.2 | 134.2GIPS | ||
| Whetstone iSSE3 |
83.08GFLOPS | ||
| 多媒体性能测试(越高越好） | Aggregate Multi-Media Performance | 172.6MPixel/s | |
| Multi-Media Int x16 iSSE4.1 | 197.67MPixel/s | ||
| Multi-Media Float x8 iSSE2 | 150.7MPixel/s | ||
| Multi-Media Double x4 iSSE2 | 81.45MPixel/s | ||
| 多核效率测试 | Inter-Core Bandwidth(越高越好) | 17GB/s | |
| Inter-Core Latency（越低越好） | 74.7ns | ||
| 加密解密性能测试 | Cryptographic Bandwidth | 1.55GB/s | |
| AES256-ECB iAES Cryptographic Bandwidth |
2.85B/s | ||
| SHA256 iSSE4 Hashing Bandwidth |
0.8648GB/s |
另外，我们也对处理器能耗管效率进行了测试。测试分算术逻辑单元（ALU）电源性能和浮点处理单元（FPU）电源性能两项，其他设置默认，测试结果如下：
算术逻辑单元电源性能测试
浮点处理单元电源性能测试
SiSoftware Sandra 2011中还提供了处理器面向.NET操作的测试。.NET测试类似于处理器性能测试，包括算术性能测试和多媒体性能测试：
.NET算术性能测试结果
.NET多媒体性能测试
我们将.NET测试结果汇总如下表所示：
| SiSoftware Sandra Lite 2011 .NET测试 | .NET算术性能测试 | Aggregate .NET Performance | 29.52GOPS |
|---|---|---|---|
| Dhrystone .NET | 17.73GIPS | ||
| Whetstone .NET | 49.15GFLOPS | ||
| .NET多媒体性能测试 | Aggregate .NET Multi-Media Performance | 31.55MPixel/s | |
| Multi-Media Int x1 .NET | 37MPixel/s | ||
| Multi-Media Float x1 .NET | 13.65MPixel/s | ||
| Multi-Media Double x1 .NET | 26.87MPixel/s |
编辑点评：
此次通过测试我们发现，至强E5-2620在.NET测试、多媒体性能、算数性能和功耗管理效率方面，都有不错的表现。但在多内核效率和密码学带宽方面，略有不足，甚至个别数值表现还不如不同级别的至强E3系列，但愿这是随机性个别现象。
前面我们说过，强氧RS1720T-R是一款双路服务器，提供有16个内存插槽。此次送测样机配备一根三星4GB DDR3内存条。
双路强氧RS1720T-R,配备1根4GBDDR内存条
三星4GB DDR3
内存容量信息
同样，我们也用SiSoftware Sandra Lite 2011进行内存带宽、内存延迟和缓存性能测试，下面是测试结果截图和汇总表：
内存带宽性能测试结果
内存延时测试结果（随机）
内存延时测试结果（线性）
缓存及内存性能测试结果
| SiSoftware Sandra Lite 2011内存测试 | 内存带宽测试(越高越好） | Aggregate Memory Performance | 9.11GB/s |
|---|---|---|---|
| Int Buff'd iSSE2 Memory Bandwidth | 9.1GB/s | ||
| Float Buff'd iSSE2 Memory Bandwidth | 9.11GB/s | ||
| 内存延时测试（随机） | Memory(Random Access) Latency（越低越好） | 93.6ns | |
| Speed Factor（越低越好） | 58 | ||
| Internal Data Cache | 4clocks | ||
| L2 On-board Cache | 11clocks | ||
| L3 On-board Cache | 34clocks | ||
| 内存延时测试（线性） | Memory(Linear Access) Latency（越低越好） | 10.7ns | |
| Speed Factor（越低越好） | 6.7 | ||
| Internal Data Cache | 4clocks | ||
| L2 On-board Cache | 11clocks | ||
| L3 On-board Cache | 12clocks | ||
| 缓存及内存测试 | Cache/Memory Bandwidth（越高越好） | 83.32GB/s | |
| Speed Factor（越低越好） | 70.3 | ||
| Internal Data Cache | 392.47GB/s | ||
| L2 On-board Cache | 256.28GB/s | ||
| L3 On-board Cache | 121GB/s |
编辑点评：
从测试结果来看，由于此次采用了4GB REG DDR3 1600 (PC3 12800R)内存条，既没有组成双通道，内存容量也不是太大，在内存性能测试方面，整体性能表现一般。
此前我们提到，这款强氧服务器样机只提供了2块500GB SATA III硬盘。我们对这两块硬盘组建成RAID 1，条带大小设置为64KB，设置预读。下面，我们使用Iometer 2006.7.27来看看这款服务器环境下的磁盘子系统性能。
在测试之前，我们有必要交代下磁盘系统测试脚本的设定：
Max IO（read）
测试读取尺寸为512Bytes，100%读取操作，随机率为0%，即为100%连续读取，队列深度256，用于检测磁盘子系统的最大读能力。
Max IO（write）
测试写入尺寸为512Bytes，0%读取操作，随机率为0%，即为100%连续写入，队列深度256，用于检测磁盘子系统的最大写能力。

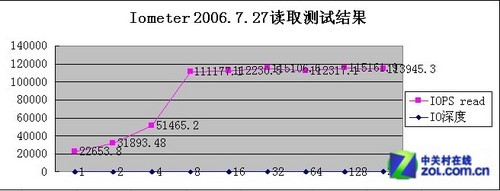

Iometer 2006.7.27读取测试结果

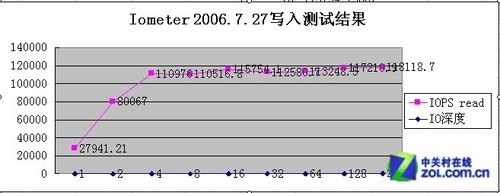

Iometer 2006.7.27写入测试结果
从以上测试可以看到，最大IO读取和写入性能整体比较稳定，而且趋于高位。当然，这与磁盘采用SATA III接口息息相关。
编辑点评：
此次磁盘性能测试，其性能表现不错。当然，我们主要可以将其归功于比SATA更为快捷的SATA III的采用，其外部传输率从SATA II的300MB/s进一步提高到了6Gb/s。同时加入了多项全新技术，包括新增NCQ指令以改良传输技术，并减低传输时所需功耗。
经过一系列测试之后，我们对这款强氧RS1720T-R服务器有了基本认识。整体来说这款产品性能不俗，做工也十分出色，我们将这次评测总结为以下几点：
扩展性出色 散热效果好
强氧RS1720T-R服务器结构设计简洁大方，前面板的栅格和后面板的镂空设计，即使的紧凑的1U机身空间内，也能获得不错的散热效果。
强氧RS1720T-R前面板
相比很多花哨、累赘的机身设计，国内中小企业解决方案厂商强氧设计的这款产品，更多的是实用、耐用和有用的设计效果。1U空间内照样能保证良好的走线，并且能够在高密度的计算空间中，提供多个PCI-E扩展插槽和SATA III插槽，而且也提供有内置USB接口。
内部结构
设计合理 结构精简的导流罩设计
性能强劲 快步如飞
得益于最新一代至强E5-2600平台的利用，这款服务器整体性能都比以往产品有不同程度地提升。不过由于搭载的至强E5-2620起跳主频并不高（2.0GHz），在单核心单线程情况下，性能表现较为一般。但相比之下，其多核心性能和加速提升的性能幅度之大，也确实值得关注。
强氧服务器RS1720T-R搭载至强E5-2620处理器
另外值得关注的是，其磁盘读写性能也表现不错。在当地尤其是面临频繁数据读取、数据分析和处理、智能分析等关键应用环境下，强氧服务器RS1720T-R定能担负重任，为用户提供强大的性能支持。
冗余设计 高枕无忧
和其他国际性大牌厂商一样，这款服务器提供了全冗余的设计，尤其是关系到实际应用的电源和风扇，在支持热插拔的同时充分满足用户冗余的需求。
强氧RS1720T-R采用1+1热插拔冗余电源设计
热插拔全冗余强劲风扇设计
作为国内中小企业应用服务器国内领先品牌，强氧此次推出的这款服务器无论在设计、做工用料还是功能模块方面，较以往有了很大进步。如果不看产品logo，想必很多用户也不能很快辨别出其与国际一线品牌产品的区别所在。
如果要说它们之间的区别，那么我们可以说：相同的，是健步如飞的实际应用体验，助力企业满足不断增长的业务需求，赢在未来；不同的是，强氧RS1720T-R立足于国内，最大化保护用户投资，以最少的投入获得最大的回报，赢在未来。
