今年上半年,英特尔推出了新一代至强E3处理器,它主要针对中小企业入门级市场,不仅性能得到全面优化,而且功耗也得到进一步降低,能够满足企业用户各种业务应用需求,同时还有助于企业快速实现投资回报,提升工作效益。
正睿I146738S就是这样一款搭载至强E3处理器的单路塔式服务器。它拥有俊朗的前外观和条块状散热通风口,辅之以银灰和黑色,经典而又不失时尚。
正睿I146738S前面板,提供有两大密集的散热区域,透过前面板上方的散热网,我们可以看到里面设置有光驱和硬盘托架。
紧接着,则是印有醒目的“正睿”logo,右侧有2个USB接口、千兆网络接口、硬盘、服务状态指示灯。电源开关处则有一个开机状态指示灯。值得一提的是,由于该机器的电源开关按钮采用突起设计,因此很容易导致误操作的发生,好在这款机器背部(电源接口处)提供有电源开关按钮,这一点还是值得提倡的。
最底下,则是令人十分醒目的三个竖口散热口,同样。透过散热网罩对应的是里面硬盘托架区。在服务器的后面板,也十分简洁。分别设有服务器电源、接口区和风扇、以及下方的扩展区。在电源接口处我们发现,它提供有一个电源拨式开关,在接通电源的情况下,如果不开启这个按钮,机器也不能启动。
正瑞I146738S服务器背部面板
在接口部分,我们看到这款正睿I146738S服务器提供有鼠标和键盘专用接口,这与我们此次测试的其他几款至强E3单路塔式服务 器有所不同。接下来,还有串口、VGA和网络接口。接口右侧,设有一个大尺寸系统风扇。
在接口和风扇的下方,则提供有7个扩展挡板,用户可以根据自己需要对服务器进行扩充。
点评:
从整体上来看,正睿I146738S服务器设计时尚、简约大方,各个功能模块清晰明了,而且散热口分布也比较均匀,保证有足够的散热效果。美中不足的是,这款服务器没有采用免工具拆卸设计,而且没有提供安全锁孔。其采用的电源开关设计也完全可以通过电源按钮的隐藏式设计得以实现。
看完了正睿I146738S服务器的外观部分,下面我们接着来看它的内部结构。由于之前提到这款产品不支持免工具拆卸,因此在开启机箱的时候,需要准备一把螺丝刀。好在锁定机盖的螺丝并不多(只有2颗),而且设计并不复杂,因此开启比较顺利。打开 机盖后,我们可以看到这款产品的内部整体情况,以及机盖的模样:
正睿I146738S机盖内侧

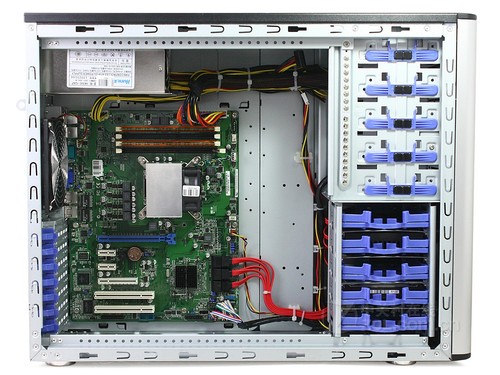

从服务器内部结构来看,机器内空间比较大,各个功能模块和组件分布清晰。考虑到后期扩展和散热需要,服务器主板与硬盘区间隔较大,而且也减少了线材的堆积,具有较大的灵活性和内部空间。
稳定、高性能
正睿I146738S采用了一块至强主频为3.2GHz的至强E3-1230处理器,它拥有4核心和8MB三级缓存,支持超线程,功耗为80W。能满足中小企业各种业务应用需要,同时较小的功耗设计也能降低能源开支,减少热量的散发。
高可扩展性
扩展性是正睿I146738S的一大亮点。在同样的机身尺寸中,提供有5个3.5英寸的SATA硬盘区位,同时还额外提供有5个光驱位大硬盘托架,可支持光驱和硬盘扩展。送测的机器配备有1块500GB SATA硬盘和1块64GB容量的SSD。
另外,它还提供PCI-E×4、PCI×2扩展插槽,提供6个SATA接口,内置1个USB接口。
出色的散热效果
宽大的内部空间和合理清晰的走线,使得服务器内部散热效果达到最优,另外配合大尺寸服务器系统风扇、电源风扇和机箱前后宽大散热面板,能够提供出色的散热效果。
另外,正睿I146738S服务器采用了新唐电子(Nuvoton)的NCT6776输入输入控制芯片和XGI Volari Z9s图形芯片,网络控制芯片采用的则是英特尔WG82574L 1G-bit网络控制器,提供IPMI 2.0与带外数据(Out-of-Band)远程管理功能。
Intel网络控制器
点评:
正睿I146738S服务器内部结构一目了然,拥有大尺寸空间的同时,也提供有良好的扩展性和散热效果。另外,至强E3-1230处理器的搭载,也进一步提升了系统性能,同时有助于降低功耗,
3产品规格解读
介绍完了这款产品的外观设计和内部构造之后,我们接下来看看这款产品的规格:
正睿I146738S | |
外形/高度 | 塔式/5U |
处理器 | Intel Xeon E3-1230 3.2GHz |
处理器数量/最高 | 1/1 |
L2缓存 | 4×256KB |
L3缓存 | 8MB |
芯片组 | Intel C202 |
内存/最大 | 8GB PC3-10600E DDR3/32GB |
内存插槽 | 4个DIMM插槽 |
扩展插槽 | 4个PCI-E扩展插槽,2个PCI扩展插槽 |
硬盘/托架 | 500GB SATA/5个3.5寸热插拔SAS/SATA硬盘托架 |
网络适配器 | 集成Intel 82574l双千兆网卡 |
电源 | 1个400W |
RAID支持 | 集成SATA硬盘控制器 |
管理 | 集成IPMI2.0远程管理 |
保修 | 三年现场保修 |
从配置上来看,同样是一款单路塔式服务器,芯片组采用Intel C202。它支持1块英特尔至强E3系列处理器。本机搭载一块至强E3-1230处理器,主频为3.2GHz,支持超线程和睿频加速,拥有4内核和八线程。
处理器信息
同样,至强E3-1230处理器也支持各种高级技术,汇集了至强E3新一代的种种优势特性。内存方面,提供4个内存插槽,支持双通道搭建,从而提供更高效能。它提供有SATA控制器,帮助组建RAID 0, 1,10,5阵列。
正睿I146738S服务器还支持5个SATA/SAS 3.5英寸硬盘(样机提供1块3.5英寸7200转非热插拔硬盘),同时还提供5.25英寸驱动器托架,方便搭载DVD/CD光驱。
点评:
正睿I146738S服务器配备了新一代至强E3处理器,功能强悍,同时能帮助用户以较小的投资获得长久的高效、稳定业务应用。特别值得一提的是,这款服务器提供了广阔的扩展空间,多达6个PCI扩展插槽,5个3.5英寸硬盘托架和5.25英寸光驱托架,而且机器内部还留有较大空间。为扩展和系统散热提供强大保障。
4CPU性能测试(1)
正睿I146738S塔式服务器测试,基于Windows Server 2008 R2(64位企业版)、两块500GB SATA硬盘组建 RAID 1的环境下。在处理器测试方面,我们同样采用CPU性能测试软件CineBench R10、CineBench R11.5、SiSoftware Sandra lite 2011。
CineBench是业界公认的基准测试软件,它使用该公司针对电影电视行业开发的Cinema 4D特效软件引擎,可以测试CPU和显卡的性能。CineBench在测试处理器性能时纯粹使用CPU渲染一张高精度的3D场景画面,在单处理器单线程下只运行一次。如果系统有 多个处理器核心或支持多线程,则第一次只使用一个线程,第二次运行使用全部处理器核心和线程,以此来给出一个最终的分数 来显示处理器的性能。
此次测试,我们分别采用CineBench R10和CineBench R11.5,渲染特定分辨率的CG图片来测试处理器的运算能力。在单个核心情况和4个核心、8线程并发的情况下分别进行渲染测试。该测试目的在于,可以对比多核处理在单核处理情况下的性能提升水平, 从而测试服务器的平台性能。
CineBench R10测试结果(点击查看大图)
CineBench R10测试结果我们需要关注三个数据,它们分别是:渲染得分、渲染时间和多核性能提升。分数越高越好,时间越短越好,多核性能提升越高越好。此款服务器的测试结果为21408,表现出众。
而在CineBench R11.5测试下,在单核和多核环境下,其成绩分别为1.46pts和6.43pts,多核速度提升为4.40x,表现令人满意。R10和R11.5的CPU测试结果汇总如下:
处理器渲染测试(Xeon E3-1230、3.2GHz、4核、开启HT) | |||||
---|---|---|---|---|---|
CineBench R10 |
CineBench R11.5 | ||||
单核心 | 多核心(4核、8线程) | 多核速度提升 | 单核心 | 多核心(4核、8线程) | 多核速度提升 |
5786/2分29秒 | 21408/41秒 | 3.70x | 1.46pts | 6.43pts | 4.40x |
至强E3系列处理器的表现令人惊讶,尤其在基于E3-1230平台的正睿I146738S服务器上,表现更加明显。这一方面有赖于该处理器较高的起跳主频,同时支持超线程,四核八线程,另一方面,针对单路工作站和服务器优化的整体架构,也有利于性能的充分发挥。
5CPU性能测试(2)
另外,我们也采用了SiSoftware Sandra——基于Windows系统的分析软件,对正睿I146738S服务器的处理器、内存、网络、磁盘等子系统进行测试。
我们首先利用最新版的SiSoftware Sandra lite 2011,测试正睿I146738S的算术性能、多媒体性能、多核效率和加密解密性能:
算术性能测试结果
其他测试结果如下:
SiSoftware Sandra Lite 2011 CPU测试 | 算术性能测试 (越高越好) |
至强E3-1230(3.2GHz、4核) | |
---|---|---|---|
Aggregate Arithmetic Performance | 101.48GOPS | ||
Dhrystone iSSE4.2 | 129.1GIPS | ||
Whetstone iSSE3 |
79.77GFLOPS | ||
多媒体性能测试(越高越好) | Aggregate Multi-Media Performance | 165.57MPixel/s | |
Multi-Media Int x8 iSSE4.1 | 190MPixel/s | ||
Multi-Media Float x4 iSSE2 | 144.26MPixel/s | ||
Multi-Media Double x2 iSSE2 | 77.9MPixel/s | ||
多核效率测试 | Inter-Core Bandwidth(越高越好) | 21.1GB/s | |
Inter-Core Latency(越低越好) | 46.4ns | ||
加密解密性能测试 | Cryptographic Bandwidth | 2.13GB/s | |
AES256-ECB iAES Cryptographic Bandwidth |
5.6GB/s | ||
SHA256 iSSE4 Hashing Bandwidth |
0.828GB/s |
另外,我们也对处理器能耗管效率进行了测试。测试分算术逻辑单元(ALU)电源性能和浮点处理单元(FPU)电源性能两项,其他设置默认,测试结果如下:
SiSoftware Sandra 2011中还提供了处理器面向.NET操作的测试。.NET测试类似于处理器性能测试,包括算术性能测试和多媒体性能测试:
我们将.NET测试结果汇总如下表所示:
SiSoftware Sandra Lite 2011 .NET测试 | .NET算术性能测试 | Aggregate .NET Performance | 28.12GOPS |
---|---|---|---|
Dhrystone .NET | 16.29GIPS | ||
Whetstone .NET | 48.54GFLOPS | ||
.NET多媒体性能测试 | Aggregate .NET Multi-Media Performance | 30.22MPixel/s | |
Multi-Media Int x1 .NET | 35.66MPixel/s | ||
Multi-Media Float x1 .NET | 13MPixel/s | ||
Multi-Media Double x1 .NET | 25.6MPixel/s |
点评:
通过测试发现,至强E3-1230在算术、多媒体和加解密性能测试方面,表现突出。在.NET测试方面,优势也十分明显。然而相比之下,其多核效率测试略有不足,尤其是内联核延迟方面表现较差,耗时46.4ns。
6内存性能测试
正睿I146738S服务器提供有4个内存插槽,支持PC3-10600E DDR3,可以实现最高32GB内存扩展。
宇瞻 PC3-10600容量为4GB内存条
同样,我们也用SiSoftware Sandra Lite 2011进行内存带宽、内存延迟和缓存性能测试,下面是测试结果截图和汇总表:
SiSoftware Sandra Lite 2011内存测试 | 内存带宽测试(越高越好) | Aggregate Memory Performance | 17.65GB/s |
---|---|---|---|
Int Buff'd iSSE2 Memory Bandwidth | 17.65GB/s | ||
Float Buff'd iSSE2 Memory Bandwidth | 17.66GB/s | ||
内存延时测试(随机) | Memory(Random Access) Latency(越低越好) | 74.4ns | |
Speed Factor(越低越好) | 66.20 | ||
Internal Data Cache | 4clocks | ||
L2 On-board Cache | 11clocks | ||
L3 On-board Cache | 34clocks | ||
内存延时测试(线性) | Memory(Linear Access) Latency(越低越好) | 7.1ns | |
Speed Factor(越低越好) | 6.3 | ||
Internal Data Cache | 4clocks | ||
L2 On-board Cache | 11clocks | ||
L3 On-board Cache | 12clocks | ||
缓存及内存测试 | Cache/Memory Bandwidth(越高越好) | 93.72GB/s | |
Speed Factor(越低越好) | 34 | ||
Internal Data Cache | 395.54GB/s | ||
L2 On-board Cache | 271.28GB/s | ||
L3 On-board Cache | 126GB/s |
点评:
从测试结果来看,采用宇瞻DDR3全新一代的内存产品带来了强悍的性能体现,E3-1230内置内存控制器,支持最高1333,也有助于内存性能的充分发挥。不过相比其他平台,缓存及内存测试方面,表现稍差。
7磁盘系统测试
此前我们提到,这款正睿服务器样机只提供了一块500GB SATA硬盘,为此,我们额外增添了一块同样容量同样转速的SATA硬盘,对这两块硬盘组建成RAID 1,条带大小设置为64KB,设置预读。下面,我们使用Iometer 2006.7.27来看看这款服务器环境下的磁盘子系统性能。
在测试之前,我们有必要交代下磁盘系统测试脚本的设定:
Max IO(read)
测试读取尺寸为512Bytes,100%读取操作,随机率为0%,即为100%连续读取,队列深度256,用于检测磁盘子系统的最大读能力。
Max IO(write)
测试写入尺寸为512Bytes,0%读取操作,随机率为0%,即为100%连续写入,队列深度256,用于检测磁盘子系统的最大写能力。
Iometer 2006.7.27读取测试结果
从以上测试可以看到,最大IO读取性能虽然整体比较稳定,但性能不高,没有突破20000大关。而在最大写入测试方面,却表现不错。
此外,我们还利用功耗测试仪测试在加电不开机、0% CPU使用率、100% CPU使用率时的能耗,下面是测试结果:
加电不开机 | 0% CPU使用率 | 100% CPU使用率 |
---|---|---|
5.3W |
85.6W |
125.4W |
点评:
整体来说,这款服务器在磁盘性能方面,表现尚可,性能稳定,可靠性较高。不过,在最大IO读取方面,性能稍显不足,对于办公应用较为普遍的领域,这点至关重要。当然,部分原因可能是笔者搭载有另外一个与此同容量同转速的SATA硬盘。在最大写入测试方面,表现十分出色。而在功耗方面,尤其是0% CPU使用率情况下,功耗表现尚佳。
塔式服务器与机架服务器的一大区别是,它们可以部署在办公场所,而无需部署在设有机柜的特定机房中,正睿I146738S服务器也是如此。为了全面衡量塔式服务器在具体应用环境中的功效,十分有必要了解机器的噪音情况。为此,我们也对该产品进行了噪音测试,下面是测试结果。
正睿I146738S服务器噪音测试结果
通过以上的测试数据,我们发现这款服务器的噪音表现还算不错。笔者还专门将这台服务器放置在了工位边,在稳定运行的情况下,并不会吸引人的注意——噪音不明显。
此外,这款服务器随附了一个软件光盘,里面提供有各种驱动程序,也提供有服务器管理系统。在安装服务器管理系统之前,我们首先需要对系统环境新增IIS等各项功能,帮助实现基于Web远程管理。
点评:
正睿I146738S服务器的噪音表现,还算令人满意,不过机器占据较大空间却会带来不便,当然,用户从中获得的好处是能够享受到更为灵活的扩展方案和良好的散热效果。而在服务器管理方面,这款产品也提供了完整强大的功能应用,如果界面能默认使用(根据操作系统环境或者时区自动设定)中文,则会拥有更为友好的操作体验。
经过一系列测试之后,我们对这款正睿I146738S服务器有了基本认识。整体来说这款产品性能不俗,做工也十分出色,我们将这次评测总结为以下几点:
扩展性强 散热效果好
正睿I146738S服务器结构设计简洁大方,宽敞的内部空间还保证了良好的走线,结合大尺寸系统风扇和前后面板散热孔,提供出色的散热效果。
正睿I146738S
与此同时,它还为日后升级提供了强有力的支持,多大5个大尺寸硬盘托架,以及光驱托架的提供,可以方便用户根据需要进行扩容。
性能稳定 功耗和噪音表现一般
整体来说,这款服务器的性能还算比较稳定,能够满足用户各种常见应用,尤其在CPU运算、内存带宽和磁盘最大写入方面,表现较为出色。相比之下,正睿I146738S服务器的功耗和噪音则表现的中规中矩,对于日常办公应用环境来说,也还算基本能满足要求。不过,其强大的扩展性却为较大机身带来了一丝不便。
管理功能强大
对于服务器来说,管理模块至关重要。这款服务器支持基于Web远程管理,可以实现异地远程电源管理和控制台重定向,实现图形化服务器软硬件监控,简化服务器管理。
通过以上的介绍和总结,相比广大朋友对这款产品有了一定的了解,我们也相信,这款产品在中小企业和办公领域,必能担当一番重任,为用户高效持久效力。
