超紧凑外观设计
先进技术的一大特点就是事半功倍——高效；创新技术的一大特点就是推陈出新——独特。社会越进步，科技越发达，环保节能就越会受到人们的关注和重视。与之相关的先进技术和创新理念，也就更会得到人们的追捧和褒奖。
富士通就是这样一种企业，通过不断创新的PRIMERGY产品理念——代表着品质、绿色、性能、创新、能力，旗下的每一款产品 ——不论是高端的还是入门级的产品，都代表着将低功耗做到极致的不懈努力和成果。PRIMERGY TX120 S3就是其中最具代表性的产品之一。
PRIMERGY TX120 S3
PRIMERGY TX120 S3，是富士通今年推出的一款基于至强E3处理器的面向中小企业用户的单路服务器，我们也有幸成为业界首个获得该产品进行评测的媒体。PRIMERGY TX120 S3拥有史上最给力的纤薄机身、超低功耗和超静音工作特点，同时还具有强大的高扩展性、高性能和高稳定性，是中小企业快速收回投资、最大化提高生产效率的得力助手。
有数据显示，同比市面上同类单路塔式服务器，这款TX120 S3(98x399x340mm)占据空间仅为其他主流产品的30%，也就是说，这款产品比其他单路塔式服务器缩小了70%的空间。
TX120 S3侧面
TX120 S3前面板，布满蜂窝式散热孔。拆开前面板上方的散热罩之后，我们可以看到有机器状态、CPU、硬盘、电源、网络、开关指示灯。紧挨着指示灯和REST按钮，还提供有2个前置USB接口，方便用户接插外部设备和扩展。另外，还该产品提供有安全锁孔和ID标签，方便用户进行管理。
TX120 S3前面板（2个USB接口）
在外观上，PRIMERGY TX120 S3采用塔式结构设计，超紧凑规格意味着，不管是作为塔式服务器还是桌面服务器，PRIMERGY TX120 S3都能胜任。
细心的朋友可能会发现，这款产品还有2个支脚，除了立式摆放在工作场所，该机器也支持平放（机箱右侧4个软胶脚垫）
平放状态下的TX120 S3
平放状态下TX120 S3侧面铭牌特写(点击看大图)
在机器的后方，拥有6个USB接口和2个以太网接口，1个管理接口，1个VGA接口和1个RS-232-C接口。搭配前置的2个USB接口，后部提供的6个USB接口可以为企业用户提供强大的扩展性和办公多种应用。
TX120 S3背部
另外，在机器的背部我们还发现，它分别设有蜂窝式和开口式散热口。电源插槽提供电源输入和输出，蜂窝式散热口有助于最大化实现散热效果，同时保证后部面板的强度。而接口和开卡槽中间开口式散热口设计，则更有利于保证机器的强度。后面板最下方，提供有4个扩展插槽挡板，在如此紧凑的机身中，到底有着怎样的精良设计，使得其保证了良好的扩展性呢？接下来，我将为大家介绍这款产品的内部结构。
点评：
PRIMERGY TX120 S3结构非常紧凑，堪称史上最小塔式机，用料十足，就连机器的两个支脚（详情点击：富士通全能王TX120 由内至外全揭秘[图]）的设计都十分人性化。通体采用了精良的金属板材，产品Logo和散热通风口等细节设计极为注重。这也再一次印证了富士通服务器融入了日本人性化设计、德国高精密制造的优秀典范。
高可用性内部构造
PRIMERGY TX120 S3内部构造，同样体现出了富士通高超的设计水准和精良做工。
精心的人性化设计
通过钥匙在前面板解锁，扳开背面板卡槽，首先映入我们眼帘的就是机盖上的图示说明。里面分别介绍了内部结构的整体情况和状态指示灯说明，即使对服务器不太熟悉的个人用户，也可用通过该图文说明快速上手。而这款产品市场定位恰恰涵盖了SOHO和律师事务所等商户和个人用户市场，再次印证了这款产品设计的人性化。
另外，配备的2块硬盘也提供了手把，虽然该硬盘不支持热插拔，但同样有利于用户安装和拆卸硬盘。
良好的散热设计
TX120 S3内部结构一览
从TX120 S3的整体内部结构来看，我们发现，硬盘、CPU、内存、甚至是电源的散热通风口都是并行朝向机身背部的。驱动器、CPU和后部3个超大低速风扇冷却设计，为内部架构高效散热。这就可以最大化避免这些热量滞留和堆积在散热区，有效提高各个组件的散热性能。
搭载至强E3-1260L处理器（点击看大图）
此外，富士通这款TX120 S3产品采用了英特尔最新一代至强E3-1260L超低功耗处理器（TDP为45W），在满足强劲性能的同时，能有效降低功耗，节约能源，帮助用户缩短投资回报周期。
卓越的高可用性
富士通TX120 S3提供了4个内存插槽，它们支持混合和匹配：双通道运行模式可获得更佳的性能 (需要具有相同容量的2个模块 )，也可配置单通道 (1个模块) 模式。
提供4个内存插槽（可进行混合和双通道匹配）
它还集成了iRMC S3远程管理模块，通过机箱背后的远程管理网口,管理员可以远程实现对机器的监控管理,让服务器后期的维护变得简单和高效。iRMC S3提供有32MB附加内存，它包含有图形控制器。
与此同时，TX120 S3还提供有4个PCI扩展插槽，分别为PCI-Express x16、PCI-Express x4、PCI-Express x1和PCI x32。
3个PCIe、1个PCI插槽和远程管理模块（iRMC3）
TX120 S3还提供有2个SATA接口和内置2个USB接口（该USB接口不能并行使用），从而，该服务器的USB接口总数达到了10个（前置2个，后置6个，内置2个），将TX120 S3的扩展性做到了极致。
2个SATA接口和2个内置USB接口（2个USB不能并行使用）
点评：
从TX120 S3内部结构设计我们可以发现，它拥有良好的散热、丰富的扩展性和出色的可用性。集成iRMC S3远程管理模块，进一步提升了产品的可管理性。而至强E3-1260L处理器平台的搭载，更是为TX120 S3锦上添花——提升强劲性能的同时，大幅降低功耗，确保整个系统的稳定性，从而为用户长久效力。
TX120 S3产品规格解读
接下来，我们看下富士通TX120 S3这款产品的具体规格。
| 富士通PRIMERGY TX120 S3 | |
| 外形/尺寸 | 塔式/98x399x340mm |
| 处理器 | Intel Xeon E3-1260L 2.4GHz |
| 处理器数量/最高 | 1/1 |
| L2缓存 | 4×256KB |
| L3缓存 | 8MB |
| 芯片组 | Intel C202 |
| 内存/最大 | 4GB PC3-10600E DDR3/16GB |
| 内存插槽 | 4个DIMM插槽 |
| 扩展插槽 | 4个PCI-E扩展插槽 |
| 硬盘/托架 | 2*500GB SATA/4个2.5寸热插拔SAS/SATA硬盘托架 |
| 网络适配器 | 集成Intel 82574l双千兆网卡 |
| 电源 | 1个250W |
| RAID支持 | 集成SATA硬盘控制器 |
| 管理 | 集成远程管理iRMC S3 |
| 保修 | 三年现场保修 |
从配置上来看，这是一款单路塔式服务器，芯片组采用Intel C202。它支持1块英特尔酷睿i3/奔腾/至强E3系列处理器。本机搭载的是英特尔今年最新推出的新一代至强E3-1260L超低功耗处理器。它拥有8MB三级缓存、集成HD100显示核心，主频为2.2GHz，支持超线程和睿频加速，拥有4个内核和八线程。
TX120 S3 CPU信息
缓存信息
TX120 S3主板信息
此外，我们还可以看到，这款超低功耗处理器支持英特尔几乎所有的高级技术：
至强E3-1260L支持的高级技术
内存方面，提供4个内存插槽，支持双通道搭建，从而提供更高效能。它提供有英特尔C202 SATA控制器，可用于Windows 和Linux操作系统组建RAID 0, 1, 10阵列。
TX120 S3支持4个SATA/SAS 2.5英寸热插拔硬盘（样机提供2块3.5英寸7200转非热插拔硬盘），同时还提供5.25英寸驱动器托架，方便搭载DVD/CD光驱。
点评：
富士通TX120 S3在硬件配置方面不遗余力。搭载了至强E3系列中支持超线程和超低功耗的处理器版本，在同类产品中拥有较强的竞争力。存储和内存方面，分别配备了2块500GB硬盘和2条4GB DDR3内存，方便用户组建RAID和双通道内存，在至强E3平台基础上进一步提高性能，实现产品高价值。
CPU性能测试（1）
此次我们针对富士通TX120 S3塔式服务器的测试，是基于Windows Server 2008 R2（64位企业版）、两块500GB SATA硬盘组建 RAID 1的环境下。
在处理器测试方面，我们采用CPU性能测试软件CineBench R10、CineBench R11.5、SiSoftware Sandra Pro Business 2010。
CineBench是业界公认的基准测试软件，它使用该公司针对电影电视行业开发的Cinema 4D特效软件引擎，可以测试CPU和显卡的性能。CineBench在测试处理器性能时纯粹使用CPU渲染一张高精度的3D场景画面，在单处理器单线程下只运行一次。如果系统有多个处理器核心或支持多线程，则第一次只使用一个线程，第二次运行使用全部处理器核心和线程，以此来给出一个最终的分数 来显示处理器的性能。
在富士通TX120 S3服务器平台上，我们采用CineBench R10和CineBench R11.5，渲染特定分辨率的CG图片来测试处理器的运算能力。在单个核心情况和4个核心、8线程并发的情况下分别进行渲染测试。该测试目的在于，可以对比多核处理在单核处理情况下的性能提升水平，从而测试服务器的平台性能。
CineBench R10测试(点击查看大图)
CineBench R10测试结果我们需要关注三个数据，它们分别是：渲染得分、渲染时间和多核性能提升。分数越高越好，时间越短越好，多核性能提升越高越好。富士通TX120 S3在R10测试中得分为16779，这个分数较高，表现非常不错。
CineBench R10下的至强E3-1260L，为富士通TX120 S3带来强劲的性能表现，那么在CineBench R11.5测试下表现如何呢？众所周知，R11.5是CineBench的新一代版本，它采用了全新评分机制，并对新架构下的CPU进行了优化，测试结果也更有说服力。
CineBench R11.5测试（点击查看大图）
从以上测试结果来看，在单核和多核环境下，其成绩分别为1.29pts和4.90pts，多核速度提升为3.81x，表现令人满意。R10和R11.5的CPU测试结果汇总如下：
| 处理器渲染测试（Xeon E3-1260L、2.4GHz、4核、开启HT） | |||||
|---|---|---|---|---|---|
|
CineBench R10 |
CineBench R11.5 | ||||
| 单核心 | 多核心（4核、8线程） | 多核速度提升 | 单核心 | 多核心（4核、8线程） | 多核速度提升 |
| 5390/2分37秒 | 16779/52秒 | 3.11x | 1.29pts | 4.90pts | 3.81x |
点评：
作为至强E3系列超低功耗处理器版本，至强E3-1260L在CineBench测试中表现令人满意。与同系列的其他版本产品相比，其支持超线程无疑在此次测试中立下了汗马功劳。
CPU性能测试（2）
由于我们对富士通TX120 S3设定的Windows Server 2008 R2测试环境，因此，我们同时也采用了SiSoftware Sandra——基于Windows系统的分析软件，对服务器的处理器、内存、网络、磁盘等子系统进行测试。
下面，我们首先利用最新版的SiSoftware Sandra lite 2011，测试富士通TX120 S3的算术性能、多媒体性能、多核效率和加密解密性能：
算术性能测试结果
其他测试结果汇总表：
| SiSoftware Sandra Lite 2011 CPU测试 | 算术性能测试 （越高越好） |
至强E3-1260L（2.4GHz、4核） | |
|---|---|---|---|
| Aggregate Arithmetic Performance | 76.77GOPS | ||
| Dhrystone iSSE4.2 | 97.8GIPS | ||
| Whetstone iSSE3 |
60.26GFLOPS | ||
| 多媒体性能测试(越高越好） | Aggregate Multi-Media Performance | 125MPixel/s | |
| Multi-Media Int x8 iSSE4.1 | 143.28MPixel/s | ||
| Multi-Media Float x4 iSSE2 | 109MPixel/s | ||
| Multi-Media Double x2 iSSE2 | 58.8MPixel/s | ||
| 多核效率测试 | Inter-Core Bandwidth(越高越好) | 17.76GB/s | |
| Inter-Core Latency（越低越好） | 41.4ns | ||
| 加密解密性能测试 | Cryptographic Bandwidth | 1.84GB/s | |
| AES256-ECB iAES Cryptographic Bandwidth |
5.56GB/s | ||
| SHA256 iSSE4 Hashing Bandwidth |
0.625GB/s |
另外，作为一款主打低功耗的至强E3-1260L服务器平台，我们也有必要对富士通TX120 S3的处理器能耗管效率进行一番测试。测试分算术逻辑单元（ALU）电源性能和浮点处理单元（FPU）电源性能两项，其他设置默认，测试结果如下：
算术逻辑单元电源性能测试
浮点处理单元电源性能测试
SiSoftware Sandra 2011中还提供了处理器面向.NET操作的测试。.NET测试类似于处理器性能测试，包括算术性能测试和多媒体性能测试：
.NET算术性能测试
.NET多媒体性能测试
我们将.NET测试结果汇总如下表所示：
| SiSoftware Sandra Lite 2011 .NET测试 | .NET算术性能测试 | Aggregate .NET Performance | 21.65GOPS |
|---|---|---|---|
| Dhrystone .NET | 12.86GIPS | ||
| Whetstone .NET | 36.44GFLOPS | ||
| .NET多媒体性能测试 | Aggregate .NET Multi-Media Performance | 22.8MPixel/s | |
| Multi-Media Int x1 .NET | 26.92MPixel/s | ||
| Multi-Media Float x1 .NET | 9.8MPixel/s | ||
| Multi-Media Double x1 .NET | 19.3MPixel/s |
点评：
此次测试中我们发现，至强E3-1260L在CPU的多媒体测试、多核效率方面表现优良，这当然与其所具备的英特尔多种指令集和全新多核架构优化有关。另外，在处理器的功耗管理效率方面，表现依然令人满意，无论是算术逻辑单元还是浮点处理单元，电源性能都比较接近，效率较高。这可能得益于至强E3更先进的工艺和更大的缓存设计。而在.NET测试方面，表现尚可。
内存性能测试
此前我们提到，富士通TX120 S3提供有4个内存插槽，测试机器提供有2条Nanya原厂4GB PC3-10600E DDR3内存。
Nanya容量4GB PC3-10600E DDR3内存条
内存容量信息
2号插槽上的内存SPD信息
4号插槽上的内存SPD信息
紧接着，我们用SiSoftware Sandra Lite 2011进行内存带宽、内存延迟和缓存性能测试，下面是测试结果截图和汇总表：
内存带宽测试结果
内存延时测试（随机）结果
内存延时测试（线性）结果
缓存及内存测试结果
| SiSoftware Sandra Lite 2011内存测试 | 内存带宽测试(越高越好） | Aggregate Memory Performance | 17.52GB/s |
|---|---|---|---|
| Int Buff'd iSSE2 Memory Bandwidth | 17.52GB/s | ||
| Float Buff'd iSSE2 Memory Bandwidth | 17.52GB/s | ||
| 内存延时测试（随机） | Memory(Random Access) Latency（越低越好） | 76.2ns | |
| Speed Factor（越低越好） | 61.60 | ||
| Internal Data Cache | 3clocks | ||
| L2 On-board Cache | 9clocks | ||
| L3 On-board Cache | 28clocks | ||
| 内存延时测试（线性） | Memory(Linear Access) Latency（越低越好） | 7.2ns | |
| Speed Factor（越低越好） | 5.9 | ||
| Internal Data Cache | 3clocks | ||
| L2 On-board Cache | 9clocks | ||
| L3 On-board Cache | 10clocks | ||
| 缓存及内存测试 | Cache/Memory Bandwidth（越高越好） | 78.56GB/s | |
| Speed Factor（越低越好） | 25.9 | ||
| Internal Data Cache | 297.85GB/s | ||
| L2 On-board Cache | 203.55GB/s | ||
| L3 On-board Cache | 96.5GB/s |
点评：
单纯从数据上来看，2条4GB PC3-10600E DDR3内存组成的双通道，效果还是比较明显的，尤其是内存带宽测试上效果较为明显。不过，由于容量较为有限，缓存及内存测试方面，表现稍弱。但话也说回来，这仅仅是送测机器的内存配置，用户在购买此款服务器的时候，可以根据自己需要搭配升级，升级后的实际效果相信会比测试表现更为优秀。
需要指出的是，至强E3-1260L内置有内存控制器，相信整体的内存带宽和性能水平还有很大提升。
磁盘系统测试
前面我们提到，这款富士通TX120 S3提供有两块3.5英寸SATA 7200转容量为500GB硬盘，将这两块硬盘组建RAID 1阵列，条带大小为64KB，设置预读。下面，我们使用Iometer 2006.7.27来测试磁盘子系统各项性能。
首先，为了解这款服务器最大I/O性能表现，我们将测试脚本设定为以下两种：
Max IO（read）：
测试读取尺寸为512Bytes，100%读取操作，随机率为0%，即为100%连续读取，队列深度256，用于检测磁盘子系统的最大读能力。
Max IO（write）：
测试写入尺寸为512Bytes，0%读取操作，随机率为0%，即为100%连续写入，队列深度256，用于检测磁盘子系统的最大写能力。
除此之外，我们也对它进行了能耗测试。富士通TX120 S3提供有一块功率为250瓦高效电源，我们利用功耗测试仪来测试服务器在加电不开机、0% CPU使用率、100% CPU使用率时的能耗：
| 加电不开机 | 0% CPU使用率 | 100% CPU使用率 |
|---|---|---|
|
2.44W |
45.6W |
65.4W |
点评：
由于设置为预读，TX120 S3的磁盘最大IO读取性能较为令人满意，而相比之下，其最大IO写入则稍显弱化，可能这是我们当初预设置为读有关。不过，这并不能掩盖TX120 S3的出色表现，尤其是其超低功耗，继承了其上一代TX100 零功耗的优秀表现，堪称绿色IT的产品典范。而且，作为一款主打办公应用的中小企业级塔式服务器，具体应用中会更多的涉及到读操作。因此，测试结果也相当比较有针对性和参考意义。
噪音及管理工具
富士通TX120 S3针对中小企业办公应用，其超紧凑的机身设计，最大程度上减少了日益宝贵的办公场所空间的占用。与此同时，它还提供有针对办公应用场合的噪音小的优点。
为了较为准确的测出富士通TX120 S3服务器的噪音表现，在此测试环节笔者特意选在了晚上安静的评测室进行评测。下面是测试结果：
以上测试结果令人十分满意，定位于办公场所应用的超小型塔式服务器，其噪音表现完全出乎人们意料，甚至比笔者本人所使用的台式办公电脑噪音还要小很多。
在办公等普通室内场所使用，丝毫不会感觉到服务器运行带来的任何噪音和干扰。对于办公一族或者企业分支机构等应用领域，富士通TX120 S3完全能够满足人们需要。
富士通TX120 S3随机附带了ServerView管理套件，通过光盘引导，可以实现图形化的配置阵列卡参数、组建RAID、设置虚拟磁盘属性、设置网卡和BMC模块参数、部署操作系统等操作，可以实现操作系统的无人值守安装，支持多个版本的Windows和Linux系统，是为管理员提供的一个非常实用的部署工具。

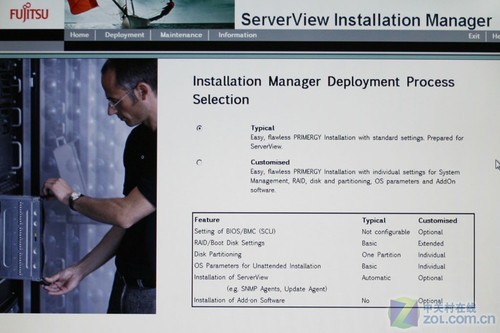

ServerView支持典型安装和定制化安装
iRMC网络地址设置（点击查看大图）
系统开关机时间设定（点击查看大图）
ServerView安装管理器主界面中具有三大功能：部署、维护和信息。在“部署”功能中可以实现操作系统的无人值守安装；“维护”功能中可以进行服务器多个部件的参数设置，以及可以进行阵列卡的设置、配置阵列、iSCSI的设置等；“信息”中包含了ServerView功能的介绍以及服务器的相关信息。
点评：
ServerView套件提供了丰富的部署和设置功能，界面较为友好，能够在统一的图形化平台进行绝大部分的服务器部署功能，节省部署时间。此外，TX120 S3的噪音表现非常出色，完全能够胜任办公场所等环境应用
评测总结
从以上的测试表现和产品设计来看，这款富士通TX120 S3优秀元素可圈可点，凝聚了大型机厂商的优秀典范，精美的产品设计、精湛的制造工艺、在不牺牲性能的前提下追求低功耗的极致化，同时结合优秀的架构平台和自身技术实力，为用户提供全面的高性能、高可靠性和高可用性的使用需求，帮助用户尽快实现投资价值，保护投资收益，为中小企业和大型组织分支机构高效应用提供长久支持。
富士通TX120 S3采用了英特尔最新发布的优秀处理器平台E3，相比上一代服务器和桌面系统，至强E3处理器拥有更高的性能，可满足SMB苛刻的工作负载需求，其计算能力可以保证用户在最低成本下实现高工作效率，更快地对业务做出响应。
硬件配备和产品做工方面不惜成本，精湛的产品构造和人性化设计，同时在业界最小的塔式机身中提供一定的扩展性。集成新一代iRMC S3远程管理模块，进一步提升了产品的可管理性。丰富的各类接口和SATA/SAS 2.5/3.5英寸硬盘的广泛支持，为产品业务应用带来了强大的灵活性。
产品各项子系统测试中，富士通TX120 S3表现不俗。至强E3-1260L不仅带来了强劲的性能，同时也实现了性能和低功耗的完美平衡，让用户充分体验到高性能、低功耗带来的优秀体验。
德国高品质制造工艺和严格测试环节
另外，著名的ServerView管理套件也同样带来了丰富的管理功能和个性化设置服务。无论是技术熟练的IT能手或者是新近员工，也能轻易上手，真正实现无人值守安装、管理和维护服务器。
我们相信，汇集了德国制造工艺和日本设计水准，同时采用最新最优秀的低功耗芯片解决方案的TX120 S3，势必能在中小企业、分支机构、事务所等应用环境中大展身手。
