Sandy Bridge家族至强全面登场

    Sandy Bridge家族至强全面登场

    根据英特尔的Tick-Tock发展战略，英特尔将在2011年全面升级至“Sandy Bridge”架构至强，包括面向单路、双路、四路的新至强处理器，完成Sandy Bridge架构的全面布局。不过Sandy Bridge至强家族发布时间还没有正式公布。

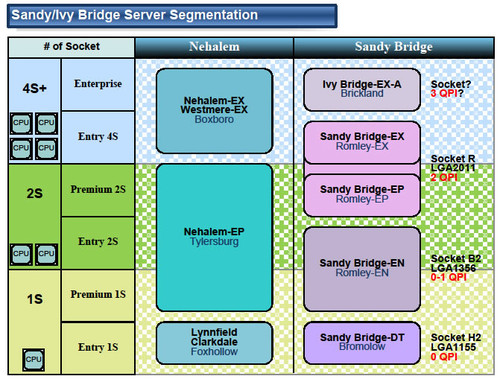

Sandy Bridge至强家族

    从上图可以看到英特尔的Sandy Bridge至强家族包括面向入门单路服务器的Sandy Bridge-DT、面向主流单路/入门双路服务器的Sandy Bridge-EN、面向主流双路服务器的Sandy Bridge-EP、以及面向入门四路服务器的Sandy Bridge-EX。

    能够看到Sandy Bridge至强家族的接口相对Nehalem至强有了一些变化，接口种类更多，分别为LGA 1155（Socket H2）、LGA 1356（Socket B2）、LGA 2011（Socket 2011），这将意味着Sandy Bridge至强将采用全新的芯片组和插槽，不再兼容Nehalem至强。

    值得注意的是Sandy Bridge-EX定位是在“入门4路服务器”，而高端四路英特尔将采用全新至强（22nm）的Ivy Bridge-EX，不过这个产品的发布时间还没有确定。能够推测Sandy Bridge-EX的成本更低，而明年面向高端四路、或者更多插槽服务器的主力产品将是Westmere-EX，两者之间应该具有明确的分工，看来英特尔打算将产品线更加的细化。

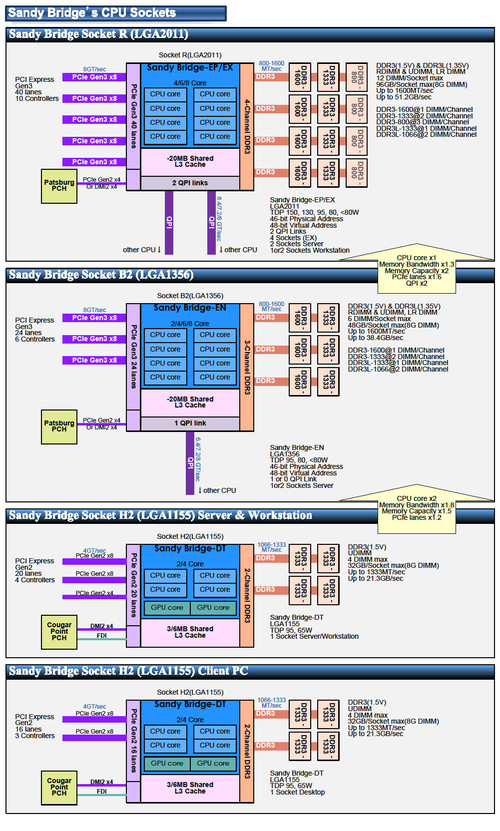

Sandy Bridge家族

    上图列出了Sandy Bridge家族的架构图，能够看出它们之间的一些区别，主要在于支持的DDR3内存通道、QPI总线以及PCIe通道的数量。其中LGA1155接口至强（Sandy Bridge-DT）没有采用QPI架构，支持两条DDR3内存通道和20个PCIe 2.0通道。LGA1356（Sandy Bridge-EN）具有1条QPI总线用于CPU之间的互联，具有三条内存通道，并且内存规格支持到1600MHz，具有24个PCIe 3.0通道。

    面向主流双路、入门四路的LGA2011（Sandy Bridge-EP/EX ）在规格上就要更高一些了，具有两条QPI总线、四条DDR3内存通道，支持1600MHz规格内存，具有40个PCIe 3.0通道。Sandy Bridge-EP将具有四核、六核产品，所有版本均支持英特尔Hyper-Threading超线程技术。

    Sandy Bridge-EP一个重要特点是在内存上，它将根据每个通道安装的内存模块的不同调整内存频率，比如一个内存通道安装一个DIMM的时候，内存频率可以运行到1600MHz，安装两个DIMM模块内存平率将降到1333MHz，而安装三个DIMM模块内存频率将降低到1066MHz。

    Sandy Bridge-EX将具有八个核心，从规格上来看它的规格要比即将发布的Westmere-EX要低一些，Sandy Bridge-EX具有2条QPI总线，只能实现相邻两颗CPU的互联，而要访问第四颗CPU，则需要经过相邻的CPU；Westmere-EX具有3条QPI总线，能够实现四颗CPU的两两互联，当然效率要更高。从这点也能比较出Sandy Bridge-EX成本要更低。

Westmere-EX和Sandy Bridge-EX QPI的对比

    Sandy Bridge至强家族将采用全新的Patsburg芯片组平台，从将发布的CPU来看，Patsburg芯片组将具有三四个版本，来支持不同插槽的CPU。日前英特尔已经透露了四款该芯片组的SKU，代号分别为A、B、D和T，我们还不知道英特尔缘何选择这些字母。

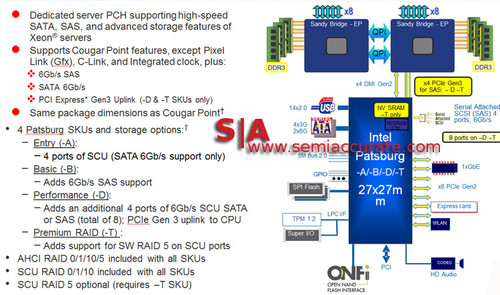

英特尔透露的芯片组Patsburg SKU

    四个型号的共同点包括最大支持14个USB 2.0接口、3个SATA 3Gbps接口、2个SATA 6Gbps接口、一个用于板载闪存的ONFi接口——虽然很可能最终的服务器主板中不会用到。还支持8个PCI-E 2.0通道和HD音频（虽然可能也不会用到），看上去还将支持早期的PCI接口，尽管还不清楚是否会通过桥接芯片。

    A型号具备最基本的功能，通过扩展器支持额外的四个SATA 6Gbps接口。B型号SKU将支持的SATA 6Gbps接口换成了SAS 6Gbps接口，但是数量还是四个。D SKU和T SKU具有额外的四个PCI-E 3.0通道，支持8个SATA 6Gbps或SAS 6Gbps接口。另外T SKU为SAS接口提供了RAID 5支持，并且内建SRAM用于缓存数据保护，其他的SKU提供了RAID 0/1/10的支持。
