内部设计堪称一绝

    如果说外部设计并没有体现过多的与NAS网络存储的区别，那么拆开内部可以看到设计结构简洁合理，秉承服务器模块化设计精髓，在有限空间中提供丰富的布局设计。

内部设计结构


硬盘以及主板安装位置

　　该产品MicroServer支持SATA硬盘、光驱连接以及eSATA硬盘连接，硬盘内部设计上提供了4个硬盘托架，可插入4个SATA硬盘，提供总共8TB的存储容量。

　　由于硬盘托架利用了插槽设计，一旦有硬盘插入插槽，SATA接口将自动与电源连接。所以在内部要将硬盘很好固定在框架上，此外提供数据线夹保证内部数据线有条不紊。

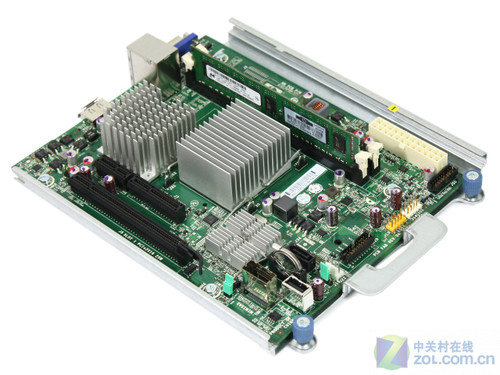

内部主板


Broadcom芯片

    主板上装载了服务器以太网所用的 “NC107i PCI Express Gigabit服务器适配器” （以下简称NC107i）。NC107i是Ethernet使用的Broadcom芯片，足可以看到服务器网络应用重要性。

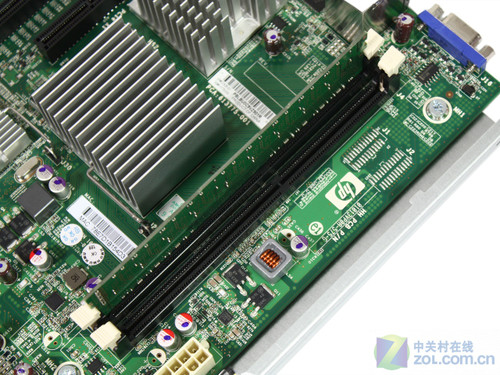

内存插槽

    同ProLiant系列服务器产品一样，存储器采用了800MHz的 ECC DDR3，还配备了2个DIMM插槽。标配了一条1GB PC3-10600E UDIMMs DDR3，如果2插槽各插4GB，最大支持8GB内存容量。

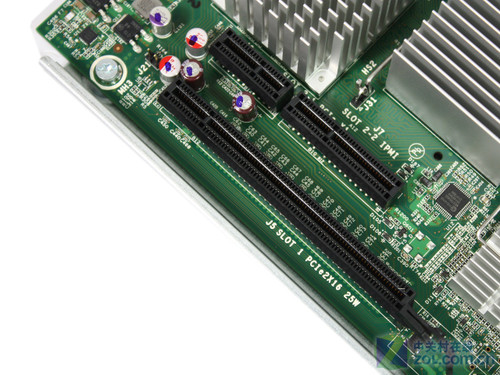

扩展卡插槽部分

    扩展卡插槽部分提供了PCI Express x16和PCI Express x1各一个，共计2个可用。2个扩展卡仅有半高（高半分）/半长（长半分）。正因为如此，用户在扩展方面应须注意。
