联想万全T260 G3服务器综述
联想万全是一款非常适合中小企业选择的至强5600服务器新平台，它在扩展性、安全性、性能、可管理性等方面都能够契合中小企业的应用需求。
塔式服务器相对机架、刀片具有更高的扩展性，配置灵活，通用性较强，价格又相对低廉，更受中小企业青睐。联想万全T260 G3是今年6月推出的一款专为成长型企业及远程办公需求量身打造的双路塔式服务器，可支持英特尔全新的至强5600处理器平台，通过全面的系统性能提升配合联想特有安全设计，保证系统稳定和数据安全，充分满足中小企业对运算性能、可靠性和扩展性的要求。
联想万全T260 G3
今年3月，英特尔发布了至强5600处理器，采用32nm工艺，制程上更加进步，核心数量增加到6个，并且集成了更多的缓存。制程的提升、核心数量和缓存的增加让至强5600平台在性能上得到了明显提升。比如这款联想T260 G3，相对上一代产品整机性能提升超过40%，并通过英特尔智能加速技术，有效改进了处理器功耗管理能力，使效率提升30%，能耗下降18%，为企业提升效率的同时减少电费支出。
虽然主要面向中小企业，联想万全T260 G3在安全性设计上毫不含糊。存储方面标配SATA II/SAS热插拔功能，支持4个热插拔和1个非热插拔硬盘，容量最高可以达到10TB，在满足成长型企业对于数据爆炸性增长所需扩展性的同时，还提供了RAID0、1、10、5等多种灵活的数据冗余备份形式，全方位保障企业的数据安全。另外，联想还为这款机型配备了独有的五重硬盘防护技术，大大降低硬盘发生损坏导致数据丢失的几率。
针对我国复杂的地理及天气可能产生的雷击、电压波动等情况，联想万全T260 G3还采用了ALT（Anti-lightning Technology）防雷击技术和IPT（Intelligent Power Technology）智能电源技术等高可靠设计，能够承受由雷击而在造成的2000伏瞬时高压，为用户全面考虑，减少意外情况发生，保证服务器在各种气候条件下安全运行。
在管理功能上，T260 G3还配备了慧眼IV专业版服务器管理系统和联想服务器导航软件，慧眼IV管理系统能够对服务器健康状况进行实时监控，并对硬件故障通过短信、邮件等方式进行报警。另外还可以通过BMC芯片实现远程的电源控制，开机、关机、重启等。联想导航软件可以实现操作系统的自动安装，大大降低了IT管理员的工作量。
具有加锁的保护面板
二、联想T260 G3外观赏析
1、做工细致，具有加锁的保护面板
联想T260 G3外观延续了万全服务器的一贯传统，黑色机箱，沉稳而商务。外观和上一代的T260 G2有明显区别，和T280系列却很相似。前面板采用了大面积的通风窗口，光驱的位置配置了加锁的保护盖板，保护电源和Reset按键以免误触。
联想T260 G3正视图
联想T260 G3采用了保护面板，具有锁扣
电源按钮、Reset按键、USB接口、光驱位于保护面板下面，指示灯下面的小孔是保护面板的锁扣
醒目的联想万全T260 LOGO
标配2块500GB 3.5寸7200转SATA II接口硬盘
联想T260 G3外观上来看做工还是很细致，机箱沉重，细节处理不错。采用了较大面积的散热窗口，配置了保护按钮和接口的保护面板，并具有锁扣设计，体现出这款服务器的安全理念。侧面板提供了热插拔硬盘的位置，热插拔硬盘的设计在同样定位的服务器中并不多见。
后面板接口、I/O扩展位较丰富
2、后面板接口、I/O扩展位较丰富
再来看看后面板细节，比较醒目的是蜂窝状的散热窗口，里面可以看到机箱散热风扇。蜂窝状设计能够减轻机身重量，并且保证机箱的强度。
联想T260 G3后视图

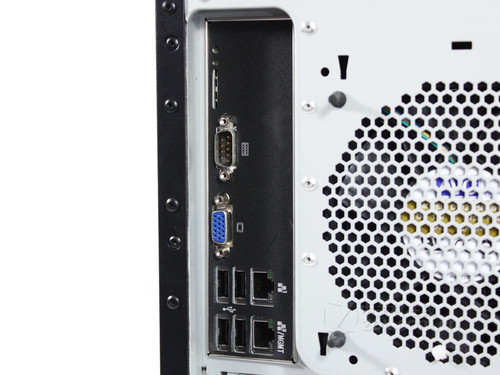

后部接口提供了1个串口、1个VGA接口、2个千兆网络接口，其中一个可以进行远程管理，还提供了4个USB接口，去掉了PS/s接口。
后部接口
7个I/O扩展卡槽位，用户可选多种I/O扩展设备，较为丰富
塔式服务器的优势在于机箱比较宽大，扩展空间充足，用户可以选择多种标准的扩展设备，所以配置比较灵活，可以满足多用应用需求。T260 G3是一款面向中小企业的双路塔式服务器，扩展佳，具有很好的通用型，适合中小企业的多种应用。
散热部分
三、内部结构赏析
1、散热部分
打开机箱可以看到联想T260 G3内部空间较大，利于散热。处理器采用了主动散热的方式，配合三个机箱散热风扇，形成前进后出的气流走向。硬盘仓位位于机箱前方，硬盘托架之间留有空隙，便于散热。
联想T260 G3内部结构
机箱前部配置了两个AVC散热风扇
机箱散热风扇，比较静音
联想T260 G3配置了3个机箱风扇、2个CPU风扇，转速可以根据负载进行动态调节，保证散热效果并降低能耗。值得一提的是，虽然配置多个风扇，但是噪音却控制得很低，从主观上来说，这台服务器的噪音只比普通PC略高，能够为没有独立机房的企业创造一个安静的工作环境。
扩展部分丰富
2、扩展部分
联想T260 G3基于Intel 5500平台，支持双路至强5600处理器。配置了8个内存插槽，支持ECC DDR3-800/1066/1333规格内存。最大可以支持单条4GB RDIMM内存，最高支持32GB。
处理器和内存部分
联想T260 G2服务器I/O扩展插槽比较丰富，提供了2个PCI-E G2 x8插槽、1个PCI-E G2 x8插槽(x4速率)、1个PCI-E G1 x4 插槽、1个PCI 32/33 5V插槽。丰富的扩展插槽让用户可以灵活的扩展I/O设备。
丰富的I/O扩展插槽
联想T260 G3最大支持4块热插拔硬盘，还可以安装一块非热插拔硬盘，虽然提供了8个硬盘仓位，但是无法全部利用上。如果采用SATA硬盘，内部存储容量可以达到10TB，可以满足大多数中小企业的存储需求。这款送测机型配置了一块硬盘背板，可以支持2个热插拔硬盘，如果需要安装4块热插拔硬盘，需要提前定制，或者联系联想服务站升级安装。
最大支持4块热插拔、1块非热插拔硬盘
硬盘采用了希捷的500GB SATA II接口7200转硬盘
采用台达400W电源，可选650W的版本，通过80Plus认证
Intel ICH10R南桥芯片，支持SATA RAID 0，1，5，10
Intel 82574L千兆网卡芯片
板载6个SATA接口
主板集成ServerEngines的SE-SM4210-P01管理芯片，支持KVM Over IP，支持IPMI 2.0规范，可以实现服务器的远程带外管理
从上面可以看到，面向中小企业的联想T260 G3的扩展能力较强，具有8个内存插槽，最大支持32GB DDR3内存；具有丰富的I/O扩展接口，以及支持4块热插拔硬盘盒1块非热插拔硬盘，板载SATA RAID，为中小企业提供了多重的数据保护。
服务器规格解读
四、服务器规格解读
来看一下这款联想T260 G3的配置规格：
| 联想万全T260 G3服务器 | |
| 外形/高度 | 塔式/5U |
| 处理器 | Intel Xeon X5650 2.67GHz |
| 处理器数量/最高 | 2/2 |
| L2缓存 | 6x256KB |
| L3缓存 | 12MB |
| 芯片组 | Intel 5500+ICH10R |
| 内存/最大 | 4*2GB ECC PC3-10600R/32GB |
| 内存插槽 | 8个DIMM插槽 |
| 扩展插槽 |
2个PCI-E G2 x8插槽；1个PCI-E G2 x8插槽(x4速率)；1个PCI-E G1 x4 插槽；1个PCI 32/33 5V插槽； |
| 硬盘/托架 | 2*500GB SATA II/ 4个3.5寸热插拔、1个非热插拔 |
| 网络适配器 | 2个嵌入式千兆以太网卡 |
| 电源/最大 |
单电源：400W自适应电源（80plus） |
| RAID支持 | 板载支持RAID 0/1/5/10 |
| 支持操作系统 |
Windows Server 2008 R2 64位简体中文标准版 Windows Server 2008 32位简体中文标准版 Windows Server 2008 64位简体中文标准版 Windows Server 2003 R2 32位简体中文标准版 Windows Server 2003 R2 64位简体中文标准版 RedHat Linux Enterprise AS5.4 Update3 (X32) RedHat Linux Enterprise AS5.4 Update3 (X64) Suse Linux Enterprise Server 11 SP2 （X32） Suse Linux Enterprise Server 11 SP2 （X64） |
| 售后服务 | 三年保修 |
处理器配置了2颗Intel Xeon X5650，采用32nm工艺，核心代号“Westmere-EP”，具有6个核心，主频2.66GHz。6个核心共享12MB L3缓存，具有6.4GT/s的QPI总线速率。支持英特尔超线程和Turbo Boost技术，集成三通道内存控制器，TDP为95W。
CPU-Z检测信息
芯片组检测信息
芯片组采用了Intel 5500+ICH10R的组合，支持双路英特尔至强5500/5600处理器，相比5520芯片组平台更具性价比。内存配置了4根2GB ECC DDR3，硬盘配置了两块500GB SATA，组建RAID 1阵列模式。
CPU性能测试(1)
1、CPU性能测试
CPU性能测试采用了CineBench R10、CineBench R11.5、SiSoftware Sandra Pro Business 2010。操作系统为Windows Server 2008 R2英文版。
CineBench是一款以处理器的运算能力直接进行特定分辨率CG图片的渲染测试软件，可以测试多核心处理器效能以及多处理器协调性能的表现。我们通过CineBench主要测试的是处理器在进行多任务处理时候的性能表现，以及多核处理器在多任务处理时候的优势能有多大。R11.5是新发布的版本，采用了全新评分机制，并对新架构CPU进行优化，测试结果更加准确。
CineBench R10(左）和R11.5所渲染的CG图片
我们采用CineBench R10和CineBench R11.5，渲染特定分辨率的CG图片来测试处理器的运算能力，在单个核心情况和12个核心、24线程并发的情况下分别进行渲染测试，这样可以对比出多核处理与单核处理情况下性能的提升，并可以测试多处理器之间的协调能力，从而测试服务器的平台性能。
| 处理器渲染测试（Intel Xeon X5650、2.66GHz、12 Cores、开启HT） | |||||
|---|---|---|---|---|---|
| CineBench R10 | CineBench R11.5 | ||||
| 单核心 | 多核心（12核、24线程） | 多核速度提升 | 单核心 | 多核心（12核、24线程） | 多核速度提升 |
| 4353/3分23秒 | 32428/27秒 | 7.45x | 1.06pts | 14.08pts | 13.25x |

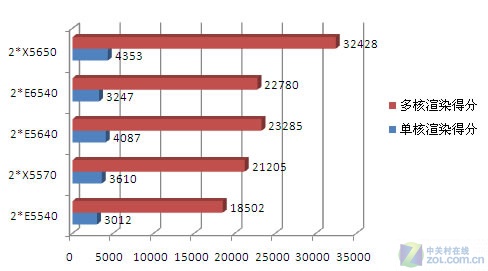

CineBench R10测试对比
CineBench R10测试结果我们需要关注三个数据，渲染得分、渲染时间和多核性能提升。分数越高越好，时间越短越好，多核性能提升越高越好。我们采用之前测试过的至强平台的成绩进行对比，可以看到，相对上一代的至强5500平台，X5650优势十分明显。即使相比Nehalem-EX家族的至强E6540，双路X5650凭借更高的主频也获得了更高的成绩。
CineBench R11.5测试对比
CineBench R11.5针对多核心的新处理器进行了优化，其结果更加准确，从结果来看X5650要明显领先于少了4个核心的双路E5640，相对核心数量相同的E6540，双路X5650优势同样明显。
CPU性能测试(2)
我们首先利用SiSoftware Sandra来测试联想T260 G3的算术性能、多媒体性能、多核效率和加密解密性能：
| SiSoftware Sandra Pro Business 2010 CPU测试 | 算术性能测试 （越高越好） |
2*Xeon E5640(2.66GHz、8 Cores） | 2*Xeon X5650(2.66GHz、8 Cores） | |
|---|---|---|---|---|
| Aggregate Arithmetic Performance | 129GOPS | 209.41GOPS | ||
| Dhrystone iSSE4.2 | 139.83GIPS | 243GIPS | ||
| Whetstone iSSE3 | 118.25GFLOPS |
175.8GFLOPS | ||
| 多媒体性能测试(越高越好） | Aggregate Multi-Media Performance | 230.81MPixel/s | 388.23MPixel/s | |
| Multi-Media Int x16 iSSE4.1 | 268.26MPixel/s | 447.11MPixel/s | ||
| Multi-Media Float x8 iSSE2 | 193.36MPixel/s | 329.35MPixel/s | ||
| Multi-Media Double x4 iSSE2 | 100.53MPixel/s | 178.73MPixel/s | ||
| 多核效率测试 | Inter-Core Bandwidth | 66.77GB/s | 83.8GB/s | |
| Inter-Core Latency（越低越好） | 16ns | 20ns | ||
| 加密解密性能测试 | Cryptographic Bandwidth | 6GB/s | 1.78GB/s | |
| AES128-ECB iAES Cryptographic Bandwidth |
11.26GB/s | 1.45GB/s | ||
| SHA256 iSSE4 Hashing Bandwidth | 875MB/s | 2.12GB/s |
两个平台架构相同，但X5650在测试结果上遥遥领先，出现这样的结果不足为奇。双路至强X5650具有12个核心、24个线程，而双路E5640只有8个核心、16个线程，并且在QPI总线上也有差异。看来虽然同样属于至强5600平台，6核心版本才能充分发挥出新平台的性能优势。
内存带宽测试
联想T260 G3配置了4根2GB ECC PC3-10600R内存，至强5600集成三通道内存控制器，理论内存带宽可以达到32GB/s。但是这款服务器每个CPU只配置了4个内存插槽，所以只能实现双通道。
T260 G3只能实现双通道
SiSoftware Sandra Pro Business 2010中提供了内存带宽、内存延迟和缓存性能的测试，我们继续用这个工具来考量T260 G3的内存性能：
| SiSoftware Sandra Pro Business 2010内存测试 | 内存带宽测试(越高越好） | Aggregate Memory Performance | 30.39GB/s |
|---|---|---|---|
| Int Buff'd iSSE2 Memory Bandwidth | 30.4GB/s | ||
| Float Buff'd iSSE2 Memory Bandwidth | 30.38GB/s | ||
| 内存延时测试（随机） | Memory(Random Access) Latency（越低越好） | 82ns | |
| Speed Factor（越低越好） | 59.8 | ||
| Internal Data Cache | 4clocks | ||
| L2 On-board Cache | 9clocks | ||
| L3 On-board Cache | 50clocks | ||
| 内存延时测试（线性） | Memory(Linear Access) Latency（越低越好） | 8ns | |
| Speed Factor（越低越好） | 5.60 | ||
| Internal Data Cache | 4clocks | ||
| L2 On-board Cache | 9clocks | ||
| L3 On-board Cache | 11clocks | ||
| 缓存及内存测试 | Cache/Memory Bandwidth（越高越好） | 163.25GB/s | |
| Speed Factor（越低越好） | 38.6 | ||
| Internal Data Cache | 636.44GB/s | ||
| L2 On-board Cache | 491.39GB/s | ||
| L3 On-board Cache | 150GB/s |
内存只有双通道的T260 G3在内存测试中还是取得了非常优秀的成绩，至强5600处理器采用Nehalem架构，集成内存控制器，采用点对点的QPI总线，这使得至强5600平台内存带宽和性能大幅攀升。取得这样高的成绩，和T260 G3所配置的两颗具有6.4GT/s QPI总线的高规格至强X5650不无关系。
磁盘系统测试
这款T260 G3配置了2块3.5寸7200转500GB SATA接口硬盘，板载SATA RAID支持，我们将两块硬盘组建RAID 1阵列，利用Iometer 2006.7.27来测试磁盘系统的最大读写IO。
IOMeter：IOMeter是一款功能非常强大的IO测试软件，它包含了负载发生器（IOMeter称其为Worker），提供一系列标准测试组件以模仿实际应用，如WebServer（网站服务器）、FileServer（文件服务器）和在OLTP（OnLine Transaction Processing，在线交易处理）服务器。这些测试组件产生不同大小的输入输出请求和读/写分布，以模仿实际应用中的行为。
为了测试服务器的最大I/O性能，我们采用这样的脚本进行测试：
Max IO（read）：
测试读取尺寸为512Bytes，100%读取操作，随机率为0%，即为100%连续读取，队列深度256，用于检测磁盘子系统的最大读能力。
Max IO（write）：
测试写入尺寸为512Bytes，0%读取操作，随机率为0%，即为100%连续写入，队列深度256，用于检测磁盘子系统的最大写能力。
最大IO读取
最大IO写入
通过南桥集成的SATA RAID功能、组建RAID 1阵列能够取得这样高的成绩着实令人惊讶，也有些费解。开始我们并不期待这种板载RAID功能+SATA硬盘的组合能有多好的表现，不过结果来看，这样的结果比独立阵列卡+高转速的SAS硬盘还要高，可能是测试手段的局限性导致了这样的结果。推测实际应用中的成绩要比测试结果低很多。

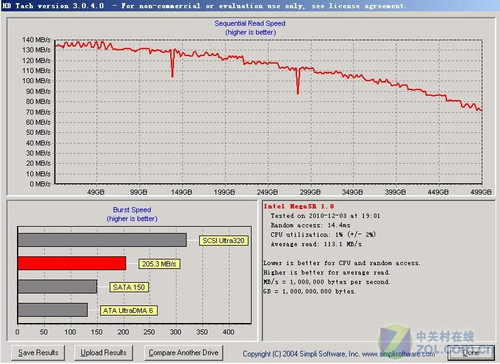

HDtach测试结果
我们又采用HDTach这个小工具测试了硬盘的读取性能，平均读取速度为113.1MB/s，这个结果基本反映了磁盘系统的能力。
服务器导航软件
六、管理功能
1、服务器导航软件：界面友好，操作简单，不提供配置RAID的功能
联想万全T260 G3提供了服务器导航光盘，可以图形化、自动化的安装操作系统，为管理员减少了不少工作量，对于IT专业人员缺乏的中小企业十分的实用。
通过随机附带的导航光盘可以进行引导
首先需要配置RAID，导航软件并不支持RAID的设置
选择安装方式，如果是批量部署，复制安装方式更加便捷
兼容的操作系统列表
选择安装的操作系统
随后根据屏幕的提示，输入安装中所需要的信息，如用户名、密码、序列号、网络设置等，然后导航系统就可以自动安装操作系统。导航系统界面友好，操作简单，为操作系统的部署提供了很大便利。不过不足的是没有提供RAID的设置功能，IT管理员需要配置RAID之后才能用导航系统安装OS。
万全慧眼IV专业版服务器管理系统
2、万全慧眼IV专业版服务器管理系统
万全慧眼是联想服务器的一套管理系统，功能丰富而实用。万全慧眼IV专业版服务管理系统支持远程系统监控，新增了服务器群组批量操作的功能，能够帮助用户通过网络同时管理多达128台服务器。并且支持带外管理，可以实现服务器电源控制，进行关机、重启、开机等操作。
慧眼IV实时严密监控服务器CPU温度、机箱内部温度、CPU电压、主板电压波动、风扇转速等服务器的核心、基础参数。当系统出现故障或潜在隐患时，万全慧眼能够让用户在第一时间获得硬件故障预警，并提供短信、邮件等多种告警方式和详细地历史信息记录，同时向用户提前预警在下一阶段可能出现的硬件故障，从而避免用户进一步的损失。
万全慧眼IV主界面
除了监控服务器，还可以监控机柜的状态，非常形象直观
性能监控功能，可以实时监控内存、CPU、磁盘、网络的使用状况，并可以设置警报阈值，超过阈值可以自动向管理员报警
阈值设置
资产管理功能可以查看服务器各部件的信息
还可以查看硬件健康信息，包括温度、电压等
服务器控制功能可以实现服务器的电源管理，包括开启、关闭、重启电源等
万全慧眼IV管理系统为管理员提供了丰富的监控管理和报警功能，可以实现带外管理，远程电源控制，操作简单易于使用，是个很好的增值管理工具。不过专业版中没有提供远程KVM功能，用户需要购买更高版本的慧眼管理系统来获得这个功能。
总结：契合中小企业需求的服务器
七、总结
说联想T260 G3是一款为成长型企业所量身打造的一款服务器并不为过，在扩展性、安全性、性能、管理功能上都能契合中小企业需求。
联想万全T260 G3
从扩展性看，采用宽大的5U塔式机箱，支持双路至强5600处理器、具有8个内存插槽、支持4块热插拔硬盘和1块非热插拔硬盘、具有丰富的I/O插槽，优良的扩展性让这款服务器更具通用性，可以满足中小企业多种应用需求，并适应一段时间内的扩展需要。
从安全性上看，T260 G3前面板采用了锁扣设计，避免误触按键造成服务器宕机或重启，降低损失；提供热插拔硬盘设计，这在同级别塔式服务器中并不多见；板载SATA RAID功能，支持RAID 0/1/5/10，虽然这并不能让存储子系统获得最佳的性能和数据保护，但更加廉价，具有更高的性价比。
性能当然和配置有关，至强5600新平台的性能让我们满意，处理器性能要明显优于上一代平台，内存带宽也获得了令人惊艳的成绩。新平台的整体性能提升是明显的，性能的提升有利于服务器整合，替代旧平台可以获得更佳的投资回报率。
丰富的管理功能能够为IT专业人员匮乏的中小企业降低不少难度，万全服务器导航软件可以自动化系统安装，慧眼IV专业版提供了丰富的监控和报警选择。不过遗憾的是没有RAID配置功能和远程KVM功能，这一点上并不是十分人性。
最后，T260 G3的噪音令人满意，这款配置不低的服务器噪音只比普通PC略高，对于没有独立机房的中小企业来说非常适用。
