戴尔M905外部结构介绍

二、戴尔M905结构介绍

    1、外部结构

    戴尔M905采用全高刀片设计，具体规格为高15.2英寸，宽2英寸、深19.2英寸，适用于戴尔M1000e刀片机箱，该机箱是戴尔为数据中心推出的一款低成本、高效率、高利用率的节能机箱，在I/O、电源、冷却和系统管理等方面采用了多项创新技术。最多可以安装8个M905刀片，也可以安装16个M600/M605半高刀片，并支持全高半高刀片混插。关于戴尔M1000e的详细信息，我们会在后续的文章为读者阐述。

戴尔M1000e刀片机箱

    易拆卸是戴尔服务器的一个共同特点，虽然刀片服务器集成度较高，但是M905拆卸起来也非常容易，通过机箱顶盖的拉手可以方便的将机箱拆开。

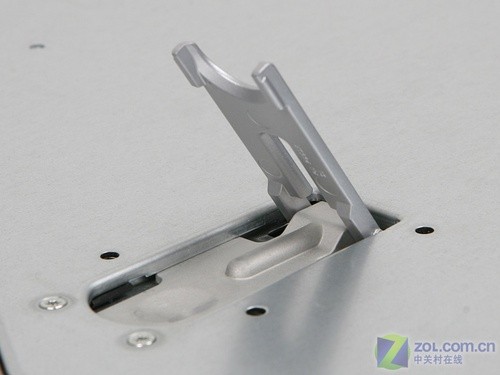

机箱顶盖拉手

    戴尔M905为了安装方便，在侧面提供了滑轨，通过前面板的拉手可以进行锁定和拆卸。前面板设计比较简洁，电源按钮、电源指示灯和3个USB 2.0接口位于前面板右侧，前面板左上方提供了2个2.5寸热插拔硬盘仓，其余部分均为散热窗口。

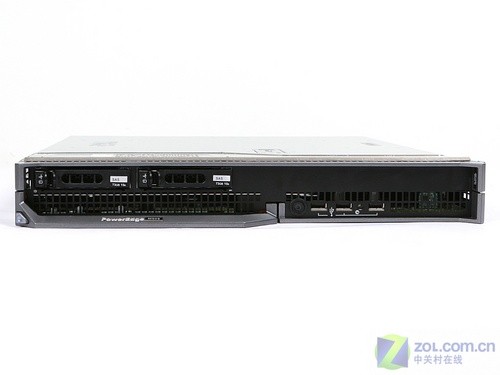

戴尔M905正视图

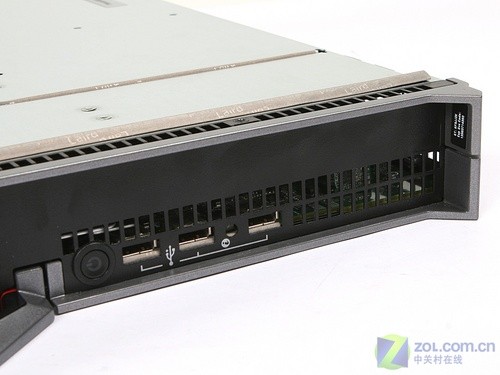

电源按钮和3个USB 2.0接口

    刀片服务器由于机身较小，内部存储空间也有限，戴尔M905支持2块2.5寸热插拔SAS硬盘，内部存储容量最高300GB。M1000e机箱可连接戴尔EqualLogic或PowerVault外置存储，构成一整套服务器-存储虚拟化解决方案。送测的M905配置了2块2.5寸73GB SAS硬盘，转速15000。

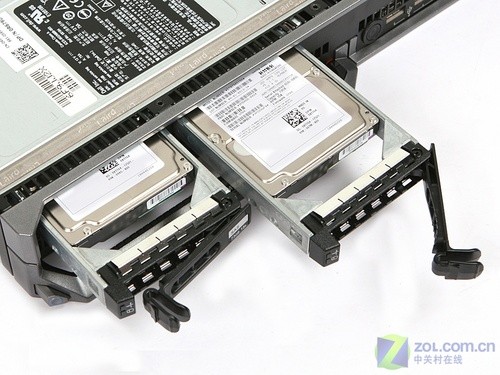

标配2块146GB SAS硬盘

    再来看一下服务器后部，背部没有挡板，后部接口用于连接机箱电源并进行数据传输。比较人性的是M905还配备了两个橘红色的接口保护罩，在刀片闲置时用来保护接口。

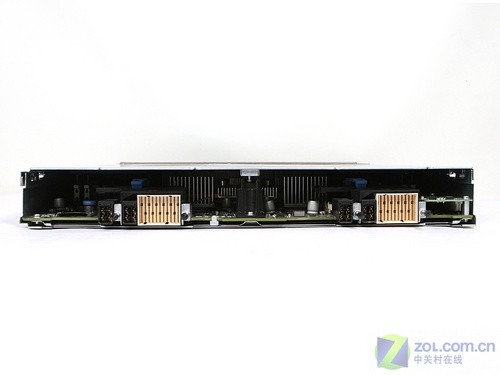

戴尔M905后视图

后部接口细节

    满配的M905重量有11.1千克，还是较为沉重。戴尔M905拆卸、安装到机箱均比较方便，为服务器维护降低了难度。
