故障诊断功能

    4、故障诊断功能

    恐怕服务器管理员最害怕的事情就是服务器开机无显示，并且没有任何的报警提示，这样管理员就无从下手，很难迅速的判断服务器的故障所在。为了提高服务器故障恢复的效率，降低服务器失效时间，目前在一些服务器上配置了故障诊断模块，用以在服务器出现故障的时候明确显示故障所在，这样就为管理员提供了很大的方便。

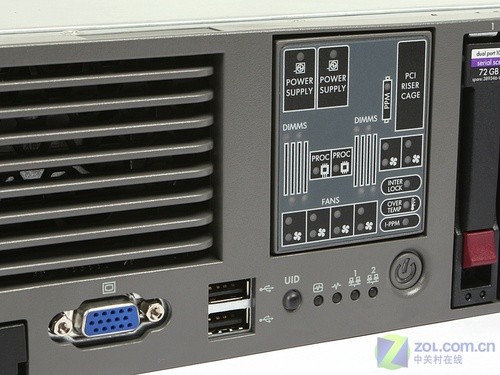

惠普DL385 G5的故障诊断面板

    上图是惠普DL385 G5服务器上配置的故障诊断面板，通过面板我们可以监测处理器、内存、风扇、电源、扩展卡等部件的工作状态，一旦这些部件出现故障，面板上的LED灯会将故障部件标示出来，这样就可以让管理员迅速确定服务器的故障所在。

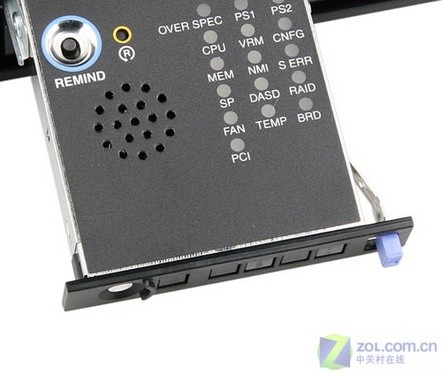

IBM x3650服务器上的光路诊断系统

    同样，IBM x3650服务器所配置的光路诊断系统也具有同样的功能，通过这个信息面板我们可以监控处理器、内存、风扇、PCI卡、RAID卡以及内部温度等情况，简单而实用。

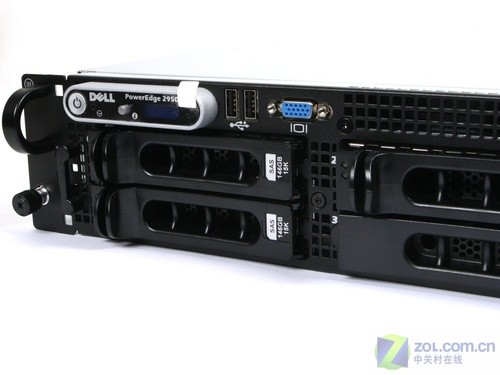

戴尔PowerEdge 2950服务器的LED显示屏

    上图是戴尔PowerEdge 2950服务器，左上方提供了一个LED显示屏，也是用来监控服务器的工作状态，如果硬件出现故障，LED灯背光会变成橙黄色，并以英文字母来显示故障部件所在。这个设计在戴尔机架服务器中很常见，也是非常实用。

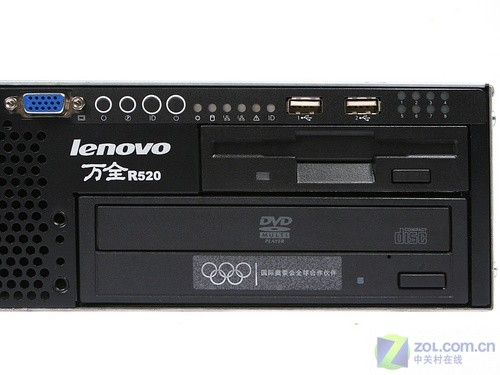

联想万全R520 G6服务器的“Doctor Inside”诊断灯

    上图是联想万全R520 G6服务器，右上角的8个LED灯是联想独特的“Doctor Inside”诊断灯，可以通过不同的显示组合来提示不同的系统故障，为服务器故障检测提供了很大的便利。
