细节见实力 扫描服务器上的人性化设计

模块化设计

    服务器是为网络中的客户端提供服务的计算机，维系着整个网络的正常运行，可以称得上是整个网络的核心部分，故而服务器给人的印象首先就是“高端、专业”。的确，早期的服务器仅仅应用在军事、通信、金融、气象等专业领域，服务器的管理维护也是由专业的计算机专家来进行，常人也无从接触到这些神秘的大家伙。不过近几十年来信息技术得到飞速发展，服务器也逐渐小型化、平民化，随着各个行业的信息化进程的不断推进，服务器这个曾经的高端产品也广泛的进入到企业和家庭，目前服务器已经成为IT产业链中重要的一环，中低端服务器市场更是成为各大服务器厂商的必争之地。

    随着服务器被越来越多的人所应用，产品的人性化设计变得越来越重要。首先，服务器逐渐平民化，面向的用户群体也不再是计算机专家。在中国的企业中，中小企业占据了99.8%，这也是服务器最大的用户群体，而从用户专业度上来看，中小企业往往也不具有专业的IT人员，所以简单易用，设计人性的服务器才是中小企业最青睐的产品。再从产品本身来看，在产品同质化严重的今天，独特的设计也是保持竞争力的重要因素。

    下面我们就来看一些在服务器中应用的人性化设计，看看这些设计为我们提供了怎样的便利。

    1、模块化设计

    模块化设计，故名思义就是将服务器各个部件分别设计成一个个独立的“模块”，就像积木一样，可以非常方便的进行拆卸和组装。这样设计的好处在于减小了各个部件间的影响，如果其中一个“模块”出现故障，只需替换整个故障模块即可，而其他“模块”不受影响，这样就大大节省了服务器维护时间和人力。

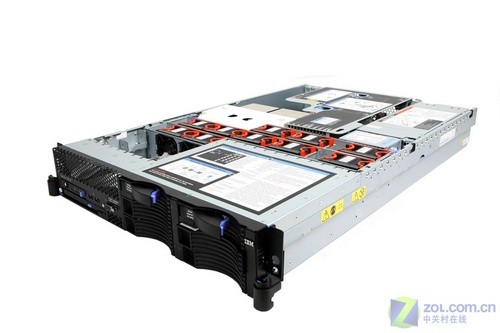

模块化设计的IBM x3650服务器

    上图是IBM x3650服务器，这是一款非常畅销的2U机架服务器，其内部就采用了模块化设计，如机箱风扇、CPU散热器、扩展卡、硬盘、电源等部件均可以独立替换，这样一旦这些部件出现故障，管理员可以很快地进行部件替换，大大降低了故障恢复的时间。

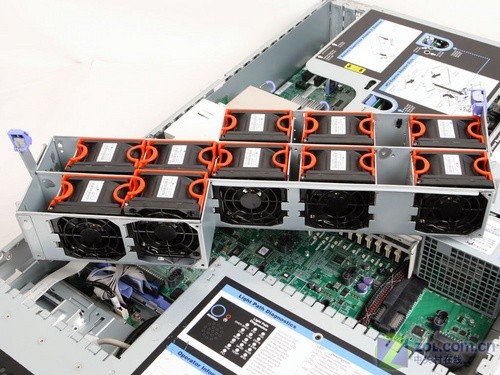

风扇整体作为一个模块可以拆卸

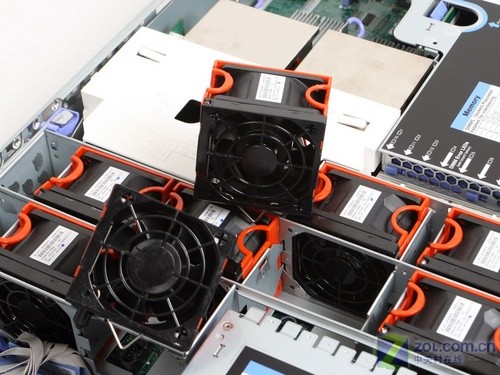

每个风扇作为一个独立的模块同样可以拆卸，非常方便

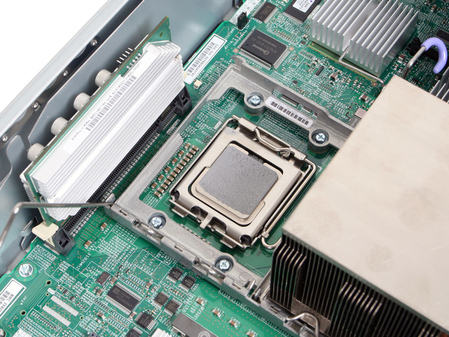

CPU风扇也采用模块化设计，通过旁边的拉杆可以方便的拆卸

    模块化的设计并不是IBM的专利，像惠普、戴尔等厂商的产品也采用了模块化设计：

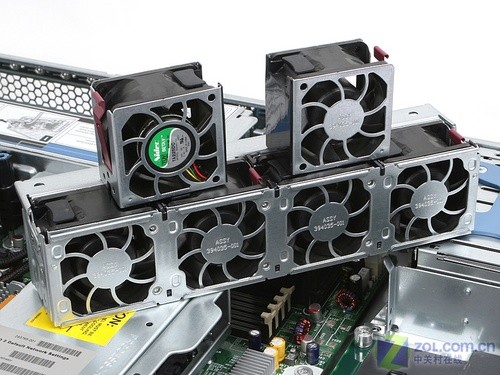

HP DL385 G5服务器的模块化风扇设计

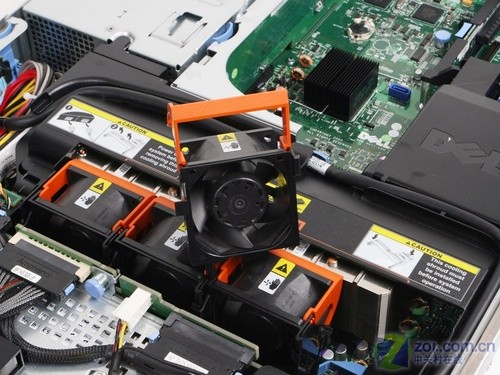

戴尔PowerEdge 2950服务器的模块化风扇设计

    由于篇幅有限不能将这些服务器上所有的模块化部件一一列出，仅仅从散热风扇的模块化设计我们就可以看出模块化设计的优势，拆卸替换非常便捷，不会影响到其他的部件，这样大大简化了维护难度，降低了服务器修复的时间。

免工具拆装及拆装导航图示

    2、免工具拆装

    免工具拆装也是为了简化服务器维护管理的一种设计，免工具拆装设计目前在服务器上已经比较常见，像三大国际服务器厂商IBM、HP、Dell的大部分服务器产品均采用了免工具拆装设计。


戴尔PowerEdge2950和IBM x3650的机箱锁扣

    上图是戴尔PowerEdge2950和IBM x3650服务器机箱顶盖的固定锁扣，通过拉动锁扣就可以方便的将机箱拆开。

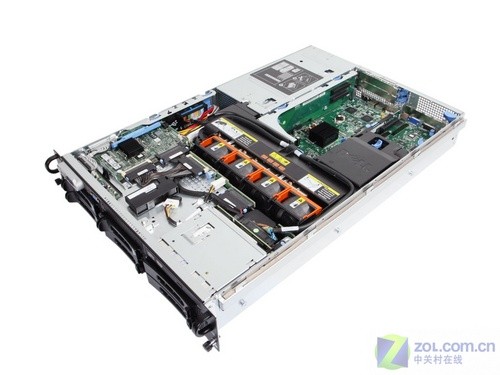

戴尔PowerEdge 2950内部结构

    还是以戴尔PowerEdge 2950服务器为例，从上图看到的蓝色标识的部分均表示可以免工具进行拆装。


部件上的蓝色部分表示可以免工具进行拆装

    免工具拆装的设计可以大大简化服务器的维护升级，已经得到了广大用户的认可，目前越来越多的服务器产品采用了这一设计。

    3、服务器拆装导航图

    虽然目前大部分服务器产品都采用了模块化和免工具拆装设计，但是由于各个厂商的设计均不相同，如果是第一次拆卸服务器，如果找不到“门道”，还是要颇费一些周折的。这时候如果能有一个简单形象的图示，按照图示来进行拆卸就方便得多了。目前一些厂商也考虑到了这个问题，在服务器顶盖背面，或者部件上设计了非常形象的图示来指导用户拆卸，这个设计还是非常的人性化。

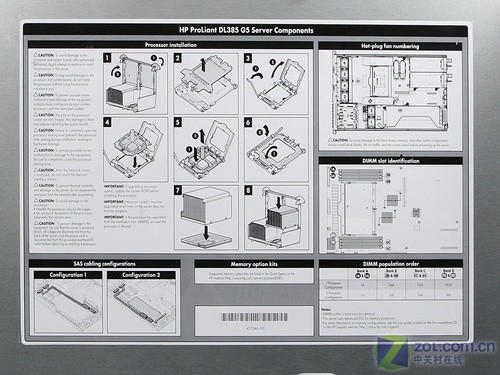

惠普DL385 G5服务器顶盖背面的拆装图示


IBM x3650和戴尔PE 2950机箱顶盖的图示

    这些图示对于一个有经验的服务器管理员来说可能派不上什么用场，但是对于IT经验不足的管理员来说确实是一个非常好的参考，提供了不少方便。从这个细节上我们就可以看出服务器人性化设计的一面。

故障诊断功能

    4、故障诊断功能

    恐怕服务器管理员最害怕的事情就是服务器开机无显示，并且没有任何的报警提示，这样管理员就无从下手，很难迅速的判断服务器的故障所在。为了提高服务器故障恢复的效率，降低服务器失效时间，目前在一些服务器上配置了故障诊断模块，用以在服务器出现故障的时候明确显示故障所在，这样就为管理员提供了很大的方便。

惠普DL385 G5的故障诊断面板

    上图是惠普DL385 G5服务器上配置的故障诊断面板，通过面板我们可以监测处理器、内存、风扇、电源、扩展卡等部件的工作状态，一旦这些部件出现故障，面板上的LED灯会将故障部件标示出来，这样就可以让管理员迅速确定服务器的故障所在。

IBM x3650服务器上的光路诊断系统

    同样，IBM x3650服务器所配置的光路诊断系统也具有同样的功能，通过这个信息面板我们可以监控处理器、内存、风扇、PCI卡、RAID卡以及内部温度等情况，简单而实用。

戴尔PowerEdge 2950服务器的LED显示屏

    上图是戴尔PowerEdge 2950服务器，左上方提供了一个LED显示屏，也是用来监控服务器的工作状态，如果硬件出现故障，LED灯背光会变成橙黄色，并以英文字母来显示故障部件所在。这个设计在戴尔机架服务器中很常见，也是非常实用。

联想万全R520 G6服务器的“Doctor Inside”诊断灯

    上图是联想万全R520 G6服务器，右上角的8个LED灯是联想独特的“Doctor Inside”诊断灯，可以通过不同的显示组合来提示不同的系统故障，为服务器故障检测提供了很大的便利。

其他人性化设计

    5、其他人性化设计

    服务器上的人性化设计确实为我们提供了很大的方便，从这些设计上我们也能看到服务器厂商细致的做工，下面我们再来看一些细节，这些设计虽然很小，但是从这些细微之处可以体现出服务器厂商精益求精的态度。

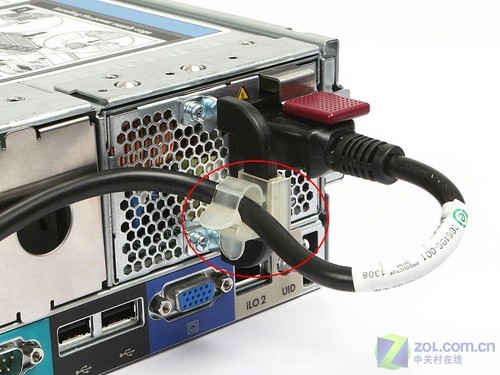

惠普DL385 G5服务器的电源固定锚孔

    上图是惠普DL385 G5服务器，在随机附件中提供了2个电源线固定锚孔，可以用来固定电源线，这样在机架上安装服务器的时候可以便于理线，易于维护。无独有偶，在戴尔服务器上我们可以看到类似的设计，在戴尔PowerEdge 2950服务器附件中也附带了两个线卡。

戴尔PowerEdge 2950服务器附件中的线卡

    除了这些细节外，像惠普服务器上提供的用于定位服务器的UID指示灯、IBM服务器、联想服务器上的ID指示灯也都是非常人性化的设计，这些细节虽不显眼，甚至在服务器应用过程中根本不会用到，但是从这些细微之处我们可以发现差别。

    细节决定成败，在服务器产品同质化的趋势下，不同品牌的服务器在性能上的差别已经越来越小，那么这些看似简单实际上凝结厂商独特思想的设计就成为了区别于其他产品的重要因素。在服务器的人性化设计上目前还是国际厂商走在了前面，国内厂商还是稍逊一筹，一个成功的产品也是由无数个细节组成的，重视每一个细节才是提升竞争力的有效手段。
