服务器
    作者:鲁畅

    戴尔易安信PowerEdge R540服务器首测

         [ 中关村在线 原创 ] 暂无评论
    返回分页阅读

    本文导航:

    1戴尔易安信PowerEdge R540服务器介绍

      今年2月5日,戴尔易安信正式将全线企业级产品更名为“戴尔易安信(DellEMC)”,笔者收到的这款PowerEdge R540服务器前面板也赫然挂着“DellEMC”的商标。

      2017年服务器市场出现了不小的变化,企业对于数字化需求的增强,让服务器成为企业ICT设施考量的关键。因此,中关村在线企业站以“数字化转型与业务变革”为主题,对企业IT后端服务器进行评测。戴尔易安信作为ZDC报告中最受关注品牌,自然也在横评之列。

    戴尔易安信PowerEdge R540服务器评测

      本次横评产品全部采用最新一代英特尔至强可扩展处理器,采用同一系列处理器的同一类别产品规格,尽量大在相似内存容量,选择同样的操作系统进行多项评测,力求获得公正、公开的结果,实现横评价值。

      戴尔易安信PowerEdge系列产品属于戴尔易安信品牌服务器,其中R系列为机架式服务器,T系列为塔式服务器,M系列为塔式服务器。在此次横评中,我们选择了最契合横评标准的R540服务器作为戴尔易安信品牌代表。按照官方介绍,这是一款“凭借在资源与经济性之间实现出色平衡的双路2U机架式服务器,适应各种应用程序需求。”

      PowerEdge R540针对数据中心,提供弹性、可扩展(可配14个3.5英寸硬盘)组合资源, 配合嵌入式诊断功能和SupportAssist可以延长正常运行时间,通过一键式调整优化应用程序性能。

      值得一提的是,在本次测试中,笔者深度体验了戴尔易安信最新Lifecycle Controller与iDRAC技术,确实为运维人员提供了更方便的管理体验。比如界面打开速度吧,几乎是秒开,在业界是顶级的;QuickSync2专门对移动设备而优化,大大减少iDRAC的设置步骤,满足90后新一代系统管理员的刚需。另外戴尔认为集成安全性是服务器不可或缺的一部分,而且不应收取额外的许可费用。

      ●基于硬件的“信任链”技术提供端到端服务器安全性,就像国家大力推广的“食品安全溯源系统”,全程保障,安全可控。

      系统锁定是PowerEdge所独有的功能,可保护任何系统配置免遭恶意或无意更改,同时在任何企图更改系统的行为发生时向用户发出警告

      系统擦除功能使用户能够安全、快速地从存储驱动器或其他嵌入的非易失性存储器上清除数据,轻松地停用或重置第14代PowerEdge服务器。

      这些特性尽管无法体现在下面的拆机评测,却是戴尔易安信PowerEdge服务器的强大内在实力的体现,也是现在同质化严重的X86服务器市场的一股新风.

      本次测试机器并非工程机或转为测试准备的机器,而是从流水线上直接运送的新机,操作系统笔者安装为Windows Server 2012 R2。同时,为了保证准确性,部分测试均为多次运行后的平均值。

    2外观感受:安全可靠

    外观感受:精致可信

      可能有人觉得“精致”二字不像是形容服务器的,但是这的确是很多企业对戴尔易安信服务器产品的共识。所谓精致,不一定是浓妆艳抹。

      其实熟悉服务器的人一定知道,所有服务器长相总体来说十分相似。但即便是工业品,在不同的生产线上落成,也会有不同的感受。奉行“在中国 为中国”策略的戴尔易安信早已实现国内需求的响应,将生产线定在厦门,实现线上线下自动化响应。

    戴尔易安信PowerEdge R540服务器评测 戴尔易安信PowerEdge R540服务器评测

    PowerEdge R540配件

      从外包装来看,除了常规的暗黄色大纸箱和泡沫包裹的主机之外,机器配件均放置在另一个收纳箱中。其中包括电源线、六个语种编写的使用者授权协议书和《服务、保修与操作系统安装指南》管理光盘等附件。

    戴尔易安信PowerEdge R540服务器评测

    戴尔易安信PowerEdge R540服务器评测 戴尔易安信PowerEdge R540服务器评测

    PowerEdge R540正面图

      PowerEdge R540服务器的正面(主面板)为黑色,面向服务器最右面为滑道,旁边为方便散热的开孔设计,主面板正中央为12个硬盘架,可安装SSD或HDD,本次送测的服务器安装的为三块SSD固态硬盘,固态硬盘上面的指示灯会根据实际运行情况显示指示灯。主面板两侧分别布有视频、1个USB 2.0、可用的USB 3.0、专用iDRAC Direct USB接口。

    戴尔易安信PowerEdge R540服务器评测

    戴尔易安信PowerEdge R540服务器评测 戴尔易安信PowerEdge R540服务器评测

    PowerEdge R540背面图

      值得注意的是,R540后面板也可以提供热插拔存储支持。从背面版来看,最为突出的两个硬盘盘位,在前面板的12盘位基础上,再增加两块;除了基本的散热孔之外,其被面板还有两块电源和两个电源插口、4个网络端口、两个USB接口、一个VGA显示器接口、一个串口和一个戴尔易安信独有iDRAC(Integrated Dell Remote Access Controller)集成戴尔易安信远程控制卡和一个指示灯。

    3内部结构:模块化设计与细节呈现

    内部结构:精于细节

      可能你也见过十八线服务器厂商制作出来的服务器,机箱划手、布线混乱,仿佛是华强北或者中关村鼎好卖场出品。相比之下,戴尔易安信的服务器真可谓将细节做到极致。而戴尔易安信PowerEdge R540内部结构给笔者的印象就是,极为注重细节,不但拆装简单,完全免工具设计,而且在布线方面也讲究细节,避免每块硬盘都要单独布线。

    戴尔易安信PowerEdge R540服务器评测

    戴尔易安信PowerEdge R540服务器评测 戴尔易安信PowerEdge R540服务器评测

    风扇设计

      在上图中,我们可以看到PowerEdge R540一共配备了六个风扇,而这六个风扇最大的特色就是它的安装卸载十分方便,只需要按住蓝色按钮就可以完成风扇的拆卸。同时风扇中间还设计了一个接线口,使机箱内看起来更井然有序。

    戴尔易安信PowerEdge R540服务器评测 戴尔易安信PowerEdge R540服务器评测

    PowerEdge R540内部细节

      拿掉导风罩,我们看到处理器位于两颗英特尔至强E5 v4的处理器,本测试机配有四条内存,最高可配1.5 TB(24个DIMM插槽)。上图为R540的内部设计结构。机器拥有16个DDR4 DIMM插槽,支持RDIMM/LRDIMM,速度高达2666 MT/s,最高512 GB;可选钛金级750 W、白金级495 W、750 W和1100 W、240 HVDC 750 W电源。应该说PowerEdge R540无论是冗余电源,还是ECC内存,还是PCIe模块的支持都十分优秀。

    戴尔易安信PowerEdge R540服务器评测

    PowerEdge R540 RAID卡

      在上图中,为R540原装RAID卡。RAID卡可以免工具插拔,面对不同的操作系统,服务器一般需要对应的RAID驱动。在笔者安装系统过程中也在戴尔易安信官网中下载了对应驱动,用USB 2.0接口的U盘启动完成安装。

    4PowerEdge R540规格解读

    PowerEdge R540规格解读

      送测戴尔易安信PowerEdge R540服务器采用2U机架设计结构,不仅外观感受可靠,内部细节用心,我们还可以通过这款送测产品究竟还有哪些与众不同,以下将从产品的相关的配置,具体产品规格来了解这款服务器的基础实力。

    至强E5v4 戴尔旗舰PowerEdge R730评测
    戴尔易安信PowerEdge R540服务器

    戴尔易安信PowerEdge R540服务器
    外形/尺寸2U机架
    处理器Intel Xeon Silver 4114 CPU 2.20GHz
    处理器数量/最高2/2
    L2缓存10×1024KB
    L3缓存13.75MB
    芯片组Intel(R) C612
    内存/最大64GB /1.5TB
    内存插槽24个DIMM插槽
    扩展插槽9个PCIe 3.0插槽(包含半高与全高)
    硬盘/托架12+2个3.5英寸SAS/SATA硬盘
    网络适配器2个1 GE LOM+2个10 GE SFP+/BaseT或者2个1 GE
    电源1+1冗余,可选钛金级750、白金级495、750等
    RAID支持支持RAID 0/1/5/6/10/50/60
    管理戴尔易安信远程访问控制器技术(iDRAC)
    保修三年现场保修

        戴尔易安信PowerEdge R540服务器采用新一代平台的至强可扩展处理器银牌4114处理器构建平台,该处理器具有10个核心,线程20。

    戴尔易安信PowerEdge R540服务器评测

    戴尔易安信PowerEdge R540服务器评测

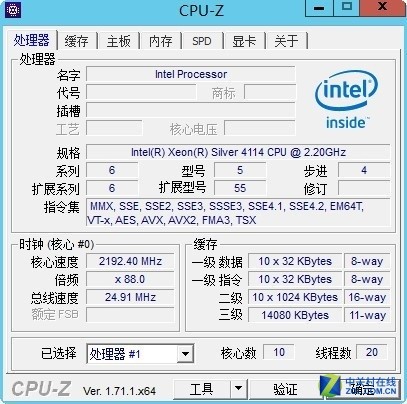

    CPU-Z两颗处理器配置

    戴尔易安信PowerEdge R540服务器评测

    CPU-Z缓存配置测试

      作为国际知名品牌,戴尔易安信双路服务器平台PowerEdge R540中的英特尔至强银牌4114处理器属于整个至强系列处理器中的中高端处理器。另外,根据CPU-Z1.71.1版本的测试,可以看出笔者在测试机中安装了Windows Server 2012 R2的64位标准版系统。

    5处理器性能表现测试:至强Silver 4114

    处理器性能表现测试:至强Silver 4114

      在测试方面,CPU性能上采用CineBench R11.5、SiSoftware Sandra测试软件。CineBench R11.5针对多核心的新架构处理器进行了优化,其结果要更加的准确。通过优化后的测试工具让具备新一代至强E5全面释放性能,成绩更加贴近于实际应用环境。

    戴尔易安信PowerEdge R540服务器评测

    CineBench R11.5测试

      CineBench R15版本的最终成绩针对多核心的新架构处理器进行了优化,结果更加准确。通过优化后的测试工具让具备新一代至强可扩展处理器全面释放性能,成绩更加贴近于实际应用环境。在CineBench R15测试中成绩也得益于新一代至强处理器新制程表现,MP Ratio值也达到了20.85倍。

        接下来,笔者和大家一起来看下新一代处理器在SiSoftware Sandra测试下的表现。

    SiSoftwaRe
    Sandra CPU测试

    算术性能测试
    (越高越好)


    Xeon Silver 4114(2.20GHz、10 Cores)
    Aggregate Arithmetic Performance20.71GOPS
    Dhrystone iSSE4.236.14GIPS
    Whetstone iSSE3

    11.87GIPS

    多媒体性能测试
    (越高越好)
    Aggregate Multi-Media Performance44.79MPixel/s
    Multi-Media Int x32 AVX43.13MPixel/s
    Multi-Media Float x16 AVX46.54MPixel/s
    Multi-Media Double x8 AVX25.83MPixel/s
    多核效率测试Inter-Core BandwidthGB/s
    Inter-Core Latency(越低越好)ns
    加密解密性能测试Cryptographic Bandwidth2.7GB/s
    AES256-ECB iAES
    Cryptographic Bandwidth
    4GB/s
    SHA256 AVX Hashing Bandwidth263MB/s

      利用SiSoftware Sandra lite 2011来测试戴尔易安信PowerEdge R540服务器的算术性能、多媒体性能、多核效率和加密解密性能,由于SiSoftware Sandra Lite 2011对Windows Server 2012 R2进行了优化,最高可以支持32/64路平台可以显示出真实的性能表现。

      编辑点评:至强可扩展处理器银牌4114具有10个核心,相比于上一代产品,性能有了明显的提升。处理器性能的提升一方面来源于新产品的先进工艺和更大的缓存,同时也离不开戴尔易安信在系统层面对服务器产品的性能优化。

      SiSoftware Sandra Lite 2011中提供了内存带宽、内存延迟和缓存性能的测试,我们继续用这个工具来考量戴尔易安信PowerEdge R540服务器的内存性能:

    SiSoftware

    Sandra

     Lite 2011内存测试

    内存带宽测试(越高越好)

    Aggregate Memory Performance

    8.37GB/s

    Int Buff'd AVX 128 Memory Bandwidth

    8.36GB/s

    Float Buff'd 128 AVX Memory Bandwidth

    8.38GB/s

    内存延时测试(随机)

    Memory(Random Access) Latency(越低越好)

    88.2ns

    Speed Factor(越低越好)

    54.90

    Internal Data Cache

    4clocks

    L2 On-board Cache

    12clocks

    L3 On-board Cache

    60clocks

    内存延时测试(线性)

    Memory(Linear Access) Latency(越低越好)

    7.6ns

    Speed Factor(越低越好)

    4.7

    Internal Data Cache

    4clocks

    L2 On-board Cache

    11clocks

    L3 On-board Cache

    11clocks

    缓存及内存测试

    Cache/Memory Bandwidth(越高越好)

    47.1GB/s

    Speed Factor(越低越好)

    14.7

      编辑点评:戴尔易安信PowerEdge R540服务器配置了64GB内存,基本能够发挥出新一代至强可扩展处理器银牌系列优势。在大数据来临时代,内存计算已经逐渐成为大数据分析的趋势,戴尔易安信PowerEdge R540服务器搭载最新至强Silver 4114平台,最大能够支持1.5TB内存,满足数据分析需求。

    6磁盘系统IO性能测试:稳定上升

    磁盘系统IO性能测试:稳定上升

      这款戴尔易安信PowerEdge R540服务器配置3块英特尔 SSD DC S3520系列SATA 6Gbps接口的单盘容量480GB硬盘,采用IOmeter1.1.0版本来测试磁盘系统的最大读写性能。

    戴尔易安信PowerEdge R540服务器评测

    戴尔易安信PowerEdge R540服务器

      为了测试服务器的最大I/O性能,我们免费的开源的测试磁盘性能的工具。测试I/O的传输率和平均的I/O响应时间:IOMeter测试软件,它包含了负载发生器(IOMeter称其为Worker),提供一系列标准测试组件以模仿实际应用,如WebServer、FileServer和在OLTP服务器。

      Max IO(read):测试读取尺寸为4KB,100%读取操作,随机率为0%,即为100%连续读取,队列深度256,用于检测磁盘子系统的最大读能力。

      Max IO(write):测试写入尺寸为4KB,0%读取操作,随机率为0%,即为100%连续写入,队列深度256,用于检测磁盘子系统的最大写能力。

    戴尔易安信PowerEdge R540服务器评测

    读取性能测试结果

    戴尔易安信PowerEdge R540服务器评测

    写入性能测试结果

      从结果来看磁盘子系统,读取和写入速度不仅很高而且十分稳定,最高达到了121736.168664 IOps,写入最高达到178844.504153 IOps,从上面的折线图我们也可以看出,用这种硬件搭配展现出来的IO随着深度增加稳定上升。

      总结:针对新一代至强 Silver 4114平台的产品,戴尔易安信PowerEdge R430服务器产品在性能上有明显的提升,特别是双路提供了24个内存插槽,最大可扩展1.5TB内存。采用英特尔的至强可扩展系列配合三块英特尔SSD硬盘让R540的IOPs测试结果显得极为稳定。

      就测试数据上看,至强可扩展处理器Silver相比上一代至强V4在处理器架构上有所调整,有强劲的性能提升,基于最新架构和制造工艺升级的戴尔易安信PowerEdge R540双路机架式服务器(本次测试使用3个480GB的SSD),为对内存和磁盘扩展、网络I/O能力有很高要求的各种服务器,提供全面的保障。值得注意的是,此次测试时,只搭载了64GB内存条,能得出这样的测试结果,说明这款戴尔易安信PowerEdge R540服务器的性能的确十分优异。

      备注:下一页产品信息仅为戴尔易安信PowerEdge R530服务器至强E5 v4的服务器,而本测试采用的可扩展Silver系列处理器,在部分细节方面配置不同。烦请留意。
